Ver el aire que respira tu comunidad (1 / 7 paso)

Paso 1: Sistema Resumen

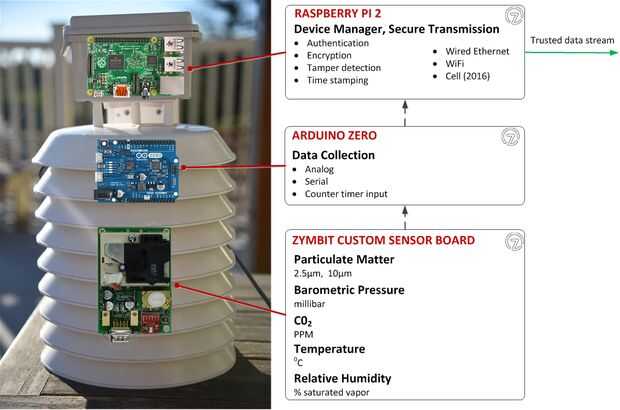

El sistema completo está montado en un escudo modificado radiación solar coronado con un gabinete IP67. Todos los sensores están montados en una placa personalizada que se encarga de la alimentación y montaje mecánico de las piezas pequeñas. Datos de los sensores se adquieren utilizando un Arduino cero montado dentro de la hilera superior del escudo de radiación. A partir de ahí, datos es empaquetados y enviados a una frambuesa Pi a través de una conexión en serie, externa al recinto. Este calor de forma se disipe correctamente y no afecta a las mediciones del sensor. El Raspberry Pi actúa como la puerta de conexión y publica los datos empaquetados a zymbit.com/console. Para propósitos inmediato datos flujo es unidireccional, lo que significa que la unidad no se suscribe a cualquiera fuera de corrientes, aunque esto podría ser fácilmente integrado. Además, con espacio de sobra en el recinto de Raspberry Pi, hemos añadido un splitter POE (Power Over Ethernet) para versatilidad. Esto simplifica la instalación y mejora la fiabilidad general ya que solamente se requiere una conexión de cable solo POE puede manejar variaciones de voltaje de línea amplia. El usuario puede elegir entonces una conexión de Ethernet o Wi-Fi. Por supuesto, un simple cable USB también funciona para encender la unidad.
