Paso 2: Idea de Sketch
Antes de hacer cualquier costura, usted debe hacer un bosquejo a escala de semi! Sin hacer el bosquejo, usted vendrá a través de muchos problemas y pasa el manera más tiempo en el proyecto que desea.

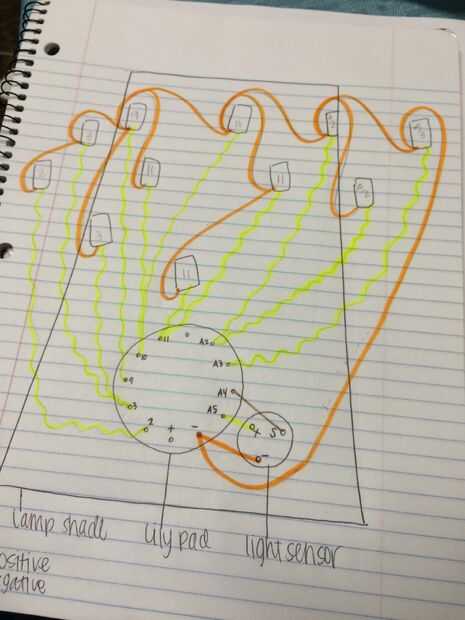

Como se puede ver en la foto, coloqué el nenúfar en la parte inferior de la pantalla con el sensor de luz junto a él. Tenga en cuenta que todo lo que dibuje en el bosquejo va en el interior de la lámpara. Debido a esto, los números en se invierten mi nenúfar y mi sensor de luz.
Ayuda para añadir color. Decidí que el amarillo significaría donde iban mis temas positivos, y la naranja significaría donde irían mis temas negativos. La pluma verde significa la conexión de la nenúfar para el parche del sensor.
En mi dibujo, tengo el A4 en el cojín del lirio conectado a la S en el parche del sensor, el A5 en el cojín del lirio está conectado al sensor el + de la luz y la - está conectado a - en el sensor de luz. Asegurarse de que ninguna de estas conexiones se toquen mutuamente.
Los aspectos positivos de las luces LED se conectarán a cualquiera de los números de o A # en el cojín del lirio. Puede conectar más de una luz al mismo # en el cojín del lirio, pero hacer tan hará que las luces de hacer las mismas cosas. Si desea que las luces se hacen cosas diferentes, debe conectarlos a diferentes #' s. nuevo, asegúrese de que ninguna de las líneas positivas toquen a menos que quieras hacer lo mismo y está conectados con el mismo # en el cojín del lirio de.
Los negativos de las luces LED todos conectan, pero no pueden tocar a cualquiera de las líneas de hilo positivo. Como se puede ver en mi bosquejo, las líneas naranja significan el negativo se conecta y todo conectar juntos y a - en el cojín del lirio.
Una vez que su esquema es completo, puede mover al siguiente paso.
