Venus Fly Trap (7 / 8 paso)

Paso 7: Construir la placa de circuito

1. montar placas de circuito en caja de plástico

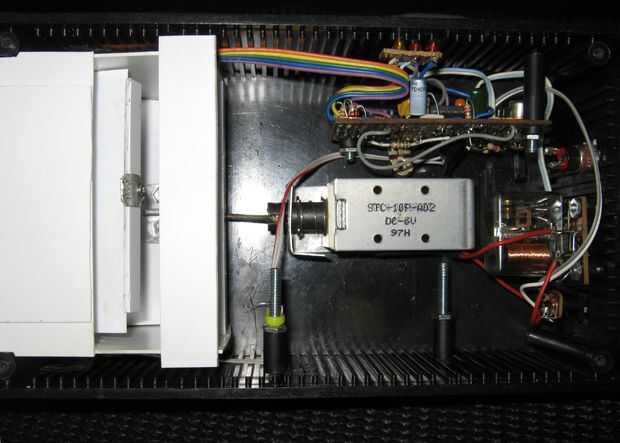

Es mejor trabajar primero la posición de las placas de circuitos y pre-montar la Junta Vero antes de empezar a soldar los componentes. De esta manera cuando usted complete el circuito sólo caer en los montes y saber que se ajusta.

En mi caso la placa de circuito principal se monta por separado del relais sin embargo esto no es obligatorio.

Corte la tabla de Vero a la medida y perforar los agujeros de montaje en el tablero de Vero y estuche de plástico. Uso de espacios plásticos en ambos lados de la Junta de Vero para que el lado del circuito no está en cortocircuito hacia fuera por los tornillos/tuercas de metal

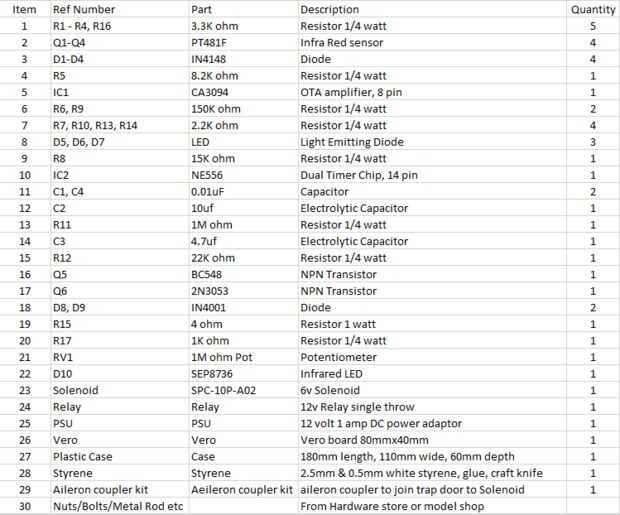

2. circuito

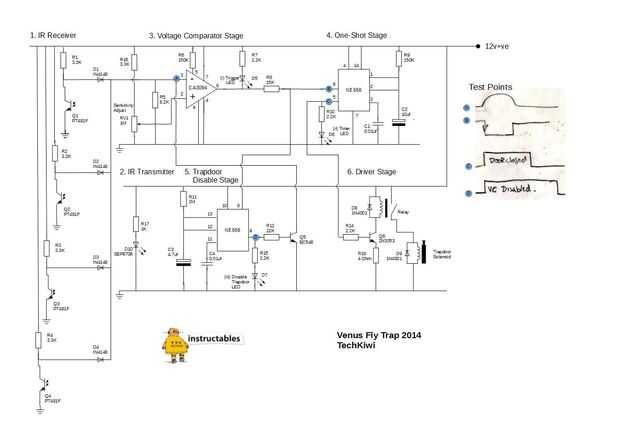

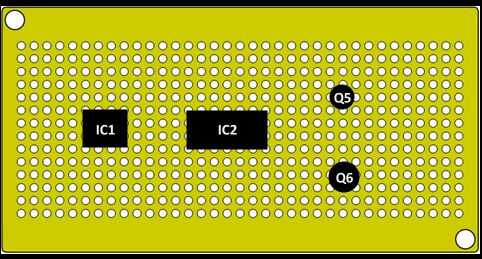

El diseño básico de la clave IC y transistores se proporciona sin embargo es mejor seguir el esquema del circuito y trabajar a través del circuito en Vero como mayoría de personas tienen su preferencia personal por diseño.

He optado por montar los LEDs por lo que puede verse desde el exterior para propósitos de prueba, sin embargo sólo pueden montarse en el tablero de Vero.

También montara el relé en un tablero separado y tornillos de montaje al desarrollar el proyecto sin embargo esto era solamente para los propósitos de desarrollo.
