Ventilador silencioso con control térmico (5 / 17 paso)

Paso 5: el prototipo

Ahora tengo esquema y lista de componentes y quiero comprobar el funcionamiento del dispositivo antes de grabado de la placa y soldar los componentes.

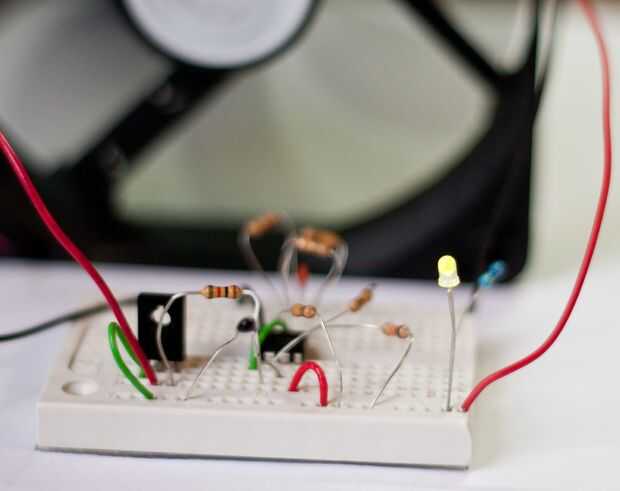

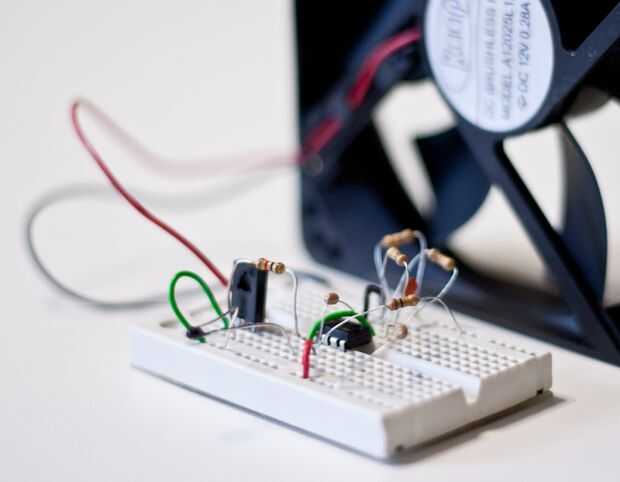

Puesto que algo andaba mal con esta versión de controlador "Campanas y silbidos" (probablemente echaba de menos algo o invertido algún componente en el lío en el protoboard, y también se me olvidó fotografiarlo) y yo no estaba satisfecho con el comportamiento de potes, decidió construir la versión más simple se describe en el sitio de control térmico, con ningún ajuste de la gama. Es la prueba en la primera foto, en la segunda foto que se puede ver que he añadido un pequeño LED verde que indica que el dispositivo está encendido.
Sienten libres construir la versión mejorada con mi diseño de pcb, ya lo arreglado un error de polaridad de la etiqueta del condensador C3 (que no afectó el prototipo protoboard).
