Paso 1: diseño
El primer paso para diseñar el patrón era simplemente sacar la forma del abanico desplegado, haciendo referencia a un fan de bamboo barato. Porque esto estaba destinado a ser grabada en bronce, fue dibujado en negativo. Negro áreas voluntad no grabarse, resultando en una zona elevada, brillante latón en el producto final. Áreas blancas serán grabadas, y por lo tanto el color más oscuro de la pátina que elegiste. También tenga en cuenta el arco sólido en el medio del ventilador. Esto fue agregado para ayudar a ocultar las líneas de monofilamento que unen el ventilador.

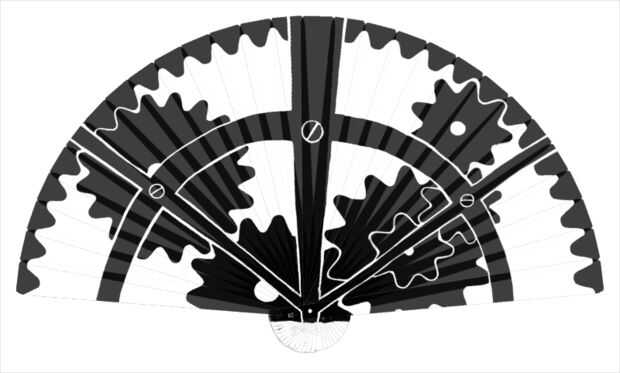

Medimos la forma de una sola hoja y dibujó en Photoshop, asegurándose de incluir el agujero del pivote en la parte inferior. 28 copias, cada una fue rotada por 6 grados más que el anterior uno. Éstos fueron utilizados para crear máscaras que cortan rebanadas de la imagen de diseño. El resultado final fue 28 patrones de hoja separada. En el diseño que he incluido aquí, subido la transparencia un poco para que pueda ver cuánto se superpone el diseño en hojas sucesivas.

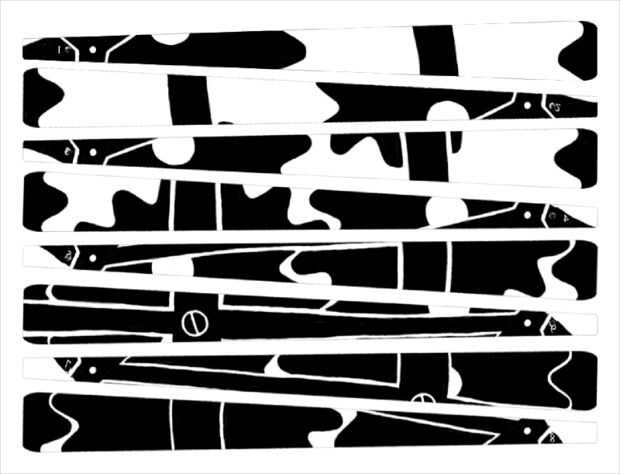

Las cuchillas se numeraron cada uno en su base, donde no muestra cuando se apilan junto a las otras hojas. Esto fue muy útil durante el montaje en orden más adelante. Pero no olvide el número de la hoja final, como uno va a ser visible. (No pensamos en eso.)
El conjunto de ejemplo de patrones de la hoja incluido aquí es al revés, nada que vas a etch invertirá durante el proceso de transferencia.
