Paso 2: LibreCAD diseño de un nuevo caso Top

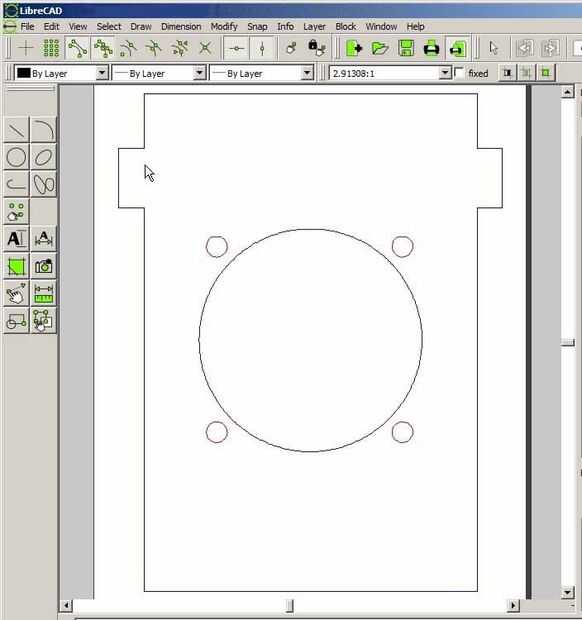

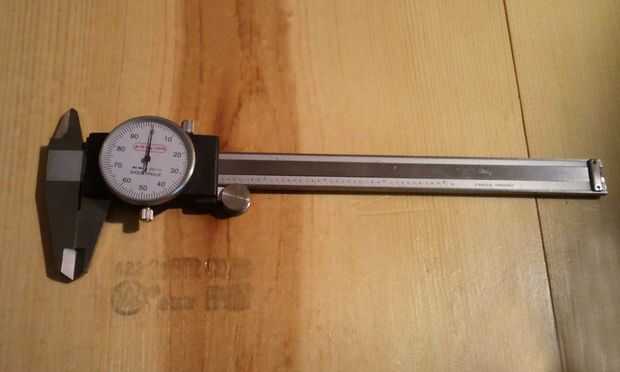

LibreCAD es una libre (y muy capaz) 2D CAD aplicación que se ejecuta en Windows, Mac OS X y Linux (por lo que es posible ejecutar LibreCAD en Raspberry Pi a rediseñar su propio caso). Utilicé una pinza para tomar medida de la tapa original. No incluyo las ranuras de acceso de I/O de la caja original ya que no se necesitan estos para mi uso de este Pi. También hice no incluyen las lengüetas de la bisagra de la caja original. La nueva parte superior sólo se mantiene en su lugar por gravedad y pueden eliminarse fácilmente si es necesario.
He adjuntado el fichero dxf para la tapa nuevo. Este archivo puede utilizarse como entrada a un cortador del laser. No tengo mi propio cortador del laser pero tengo un amigo que tiene uno (un cortador del laser de CO2 de 60W). Usó 1/8 pulgada de espesor (~ 3 mm) material acrílico (chatarra) para cortar la parte superior nuevo.
Nota: LibreCAD puede descargarse aquí: http://librecad.org/cms/home.html
Nota: En LibreCAD, los agujeros más pequeños deben ser lugares en una capa diferente que el corte de contorno para que el cortador del laser software CAM puede ordenar estos cortes correctamente (los agujeros más pequeños deben cortarse primero antes de que el contorno se corta).
