En este instructable que voy a explicarlo sencillo es hacer un ventilador de escritorio barato de:
-1 ventilador de PC de 12V
-1 ratón de ordenador portátil roto

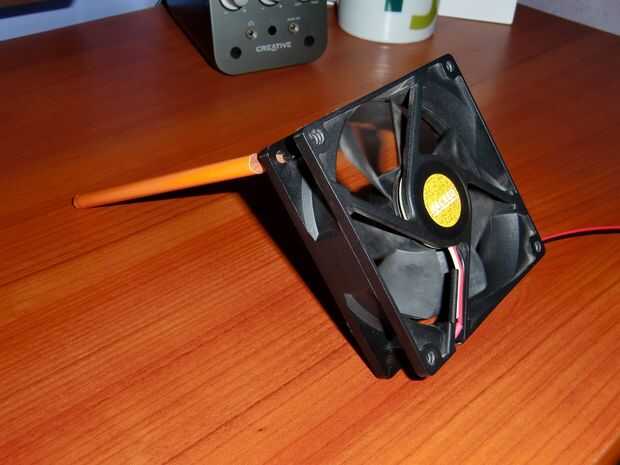

El resultado es estetically agradable. El ventilador funciona a 5V: algo menos de la mitad de las rpm original en la tensión máxima. El flujo de aire no ensuciar el pelo, pero es agradable en días calurosos, especialmente cuando se trabaja en la computadora portátil. Simplemente puede usar un lápiz como una pata de cabra!
HERRAMIENTAS y materiales necesarios:
-soldador y soldadura;
-podadoras;
-cinta termoretráctiles o aislamiento;
-más ligero;
-destornilladores.
VAMOS A HACERLO!
Puede encontrar tutoriales sobre como soldar y usar termoretráctiles por todas partes. Usted puede aprender, por ejemplo, aquí.

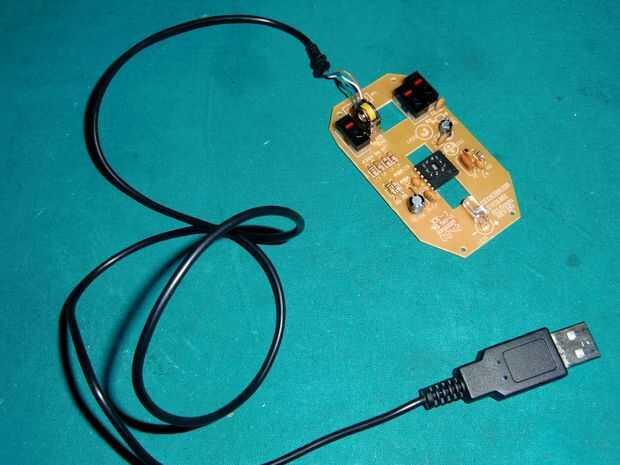

1 - desmontar el ratón, verás una placa de circuito como este, con 4 cables USB conectados a él.

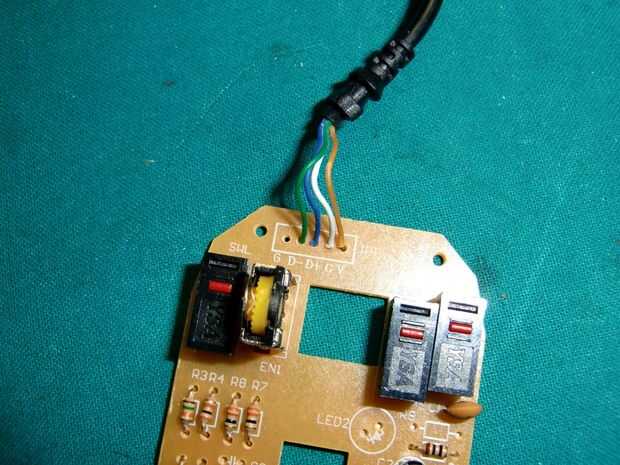

Muy simple: 2 hilos se utilizan para datos, y están indicadas en la tabla como D + y D-. 2 hilos se utilizan para la tensión (indicado como V) y masa (G). Tomar nota del color de los cables V y G. En este caso, son respectivamente amarillo y blanco. Limpie el cable y tira estos dos cables.
2 - prepare el ventilador.
Si hay un encabezado de 3 pines en el ventilador, córtelo. Luego cortar el cable blanco. Tira de los dos cables de la izquierda. Esquema habitual: rojo positivo, negro negativo.
3 - preparar 3 termoretráctiles de los alambres como se muestra en el enlace.
4 - vamos a soldar!
Los cables de positivo: rojo a amarillo. Los negativos: negro a blanco.

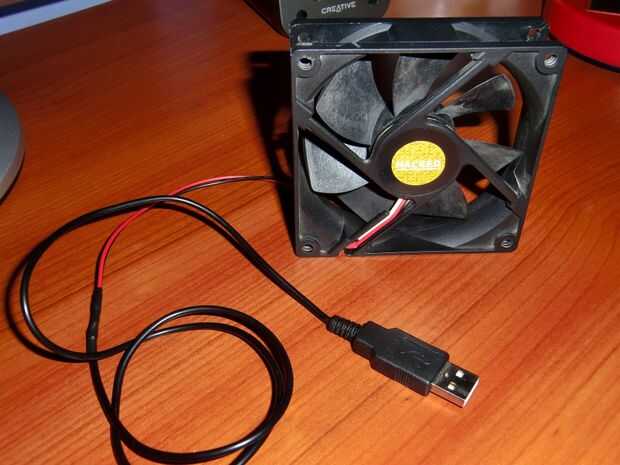

5 - calentar el termoretráctiles y... ¡ Disfrute! ;-)
