Paso 3: Paso 3 Añadir los sopladores a la caja de

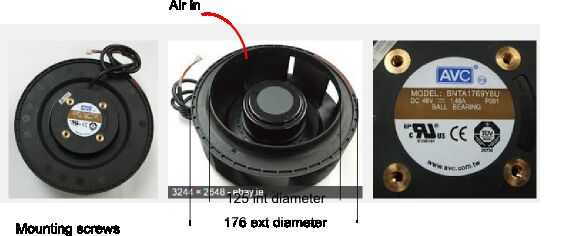

Los sopladores son sopladores de 48v similares al AVC modelo BNTA1769Y8U, que conseguí en ebay. Delta también hacer corresponder uno. Son Ventiladores Centrifugos en contraposición a los fans pero a utilizar ambos términos en la voluntad:-). Este tipo de ventilador puede suministrar un montón de aire bajo presión y eficiencia energética y lo que es importante, no requiere una carcasa externa. La forma del compartimiento que el ventilador no hace demasiada diferencia, pero la entrada del soplador (aprox. 125mm de diámetro interno) cerca debe coincidir con el diámetro de la espiga de entrada (proporcionado por el tubo rojo de 5"). Separación de 2mm aprox. máximo alrededor para el mejor rendimiento bajo ruido,
Estos ventiladores tienen 4 cables. Negro para la tierra: rojo para 48 voltios: amarillo para la entrada PWM: azul para la salida del sensor hall. Para controlar la velocidad de suministro de tierra y fuente de 48v completo y fuente pwm baja tensión 0 - 5v-ish de su controlador a amarillo dependiendo de la velocidad que desee. El controlador debe compartir una tierra común. También puede conectar el sensor para controlar el soplador con mayor precisión, o simplemente para controlar su velocidad. Porque el motor sí mismo tiene la electrónica para hacer frente a la señal PWM, el controlador puede ser un dispositivo de amplificador de baja potencia milli como un atmel attiny. es decir, sin transistores de potencia requeridos y sin disipadores de calor etc..

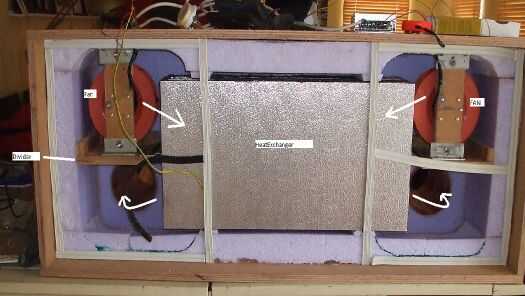

Había montado el ventilador con tornillos de 5mm en una pequeña sección de capas. Asegúrese de que los tornillos son la longitud correcta. Luego monta la ply/soplador en escuadras de aluminio con tornillos de 6mm con nylocks y atornillado al divisor y la caja (a través del aislamiento) con tornillos de madera de 70mm. Cortar ranuras de 6 mm x 10 mm en el soporte de aluminio para permitir el ajuste que ayudó cuando centrando los ventiladores sobre los grifos. Los sopladores de la tierra y perfore un agujero de compartimientos 1 y 3 para el cableado. Empuje de cableado fuera pensamiento los agujeros y sellar con pasta selladora.
