Ventana montado Solar aire caliente horno (base de sofito de aluminio) (2 / 11 paso)

Paso 2: La carcasa exterior

Las dimensiones exactas de este cuadro no son importantes, ya que se tiene que personalizar este diseño para caber su propia ventana. Si tienes suerte de poder utilizar una ventana orientada al sur cerca de la tierra todo lo que puedo decir es el más grande, mejor. La razón de es se puede utilizar el suelo para apoyar su colector y usted no tiene que preocuparse por peso. También se deben utilizar materiales más gruesos, como láminas en lugar de la chapa de 1/4 de pulgada que usado de 1/2 pulgada. Pero cuidado, colectores montados cerca de la tierra están en mayor riesgo de sombreado. La encuesta de sitio solar (link aquí) usted debe hacer antes de construir el colector.

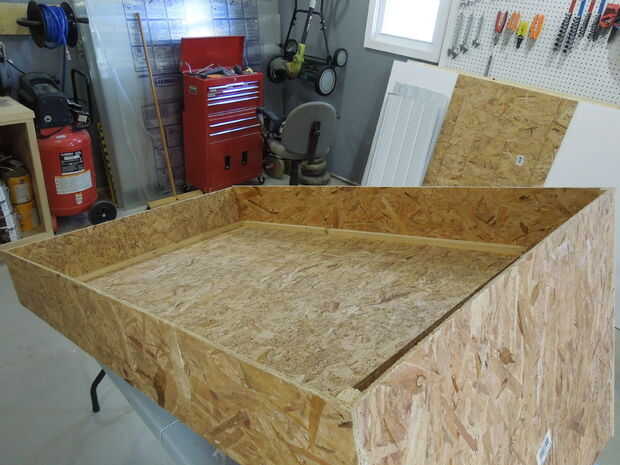

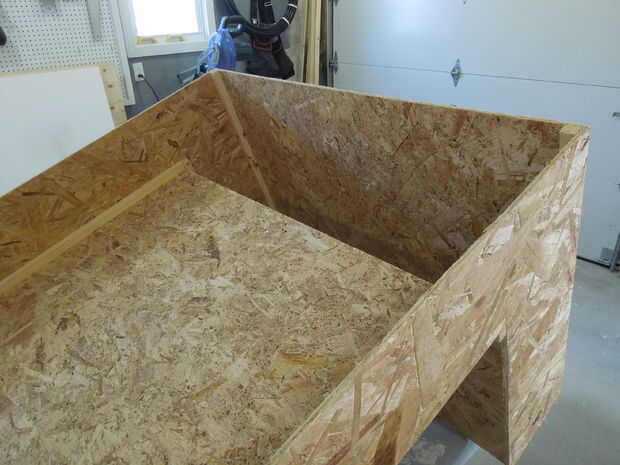

Mi colector es colgado de una ventana del piso segundo. No hay soporte desde abajo. Por lo tanto tuve que tratar de reducir su peso tanto como pude. Opté por una cáscara de 1/4 pulgada OSB con muy poco apoyo framing. La estructura sólo es pequeños 3/4 '' 3/4 '' las tiras de madera que fueron arrancadas hacia abajo de 1'' 6'' Junta. Se instalan por todas partes a lo largo de las esquinas donde se unen dos placas de OSB.

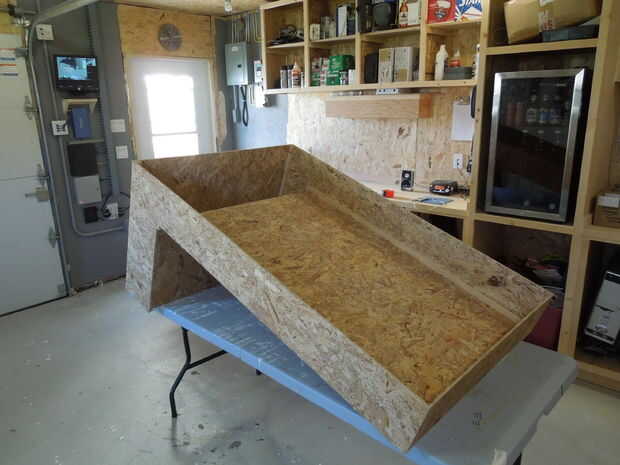

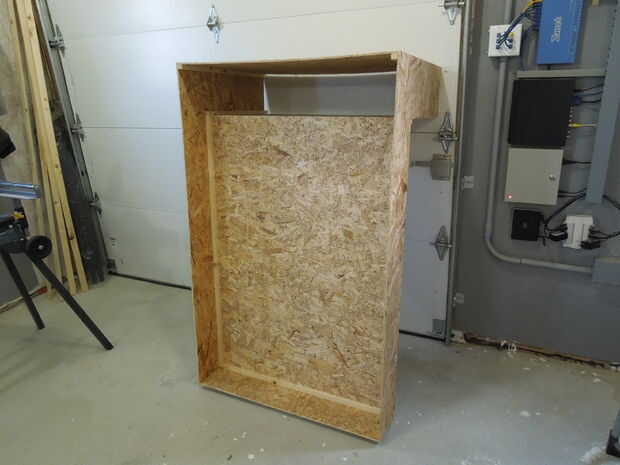

Las dos "L" en forma de partes del colector se cortan de OSB en una sola pieza. Esto es muy importante. Si los lados del colector fueron cortados de dos piezas no habría nada para mantenerse en forma y se pliegue como un libro tan pronto como se levantó.

Todo esto fue montado usando pegamento para madera y 18 calibre 5/8 '' clavos del clavito. Cuando el aislamiento de foamboard se instaló más tarde en la construcción, clavó todo sobre nuevo con grapas de corona de 1 1/2 ''.
