Paso 3: La soldadura

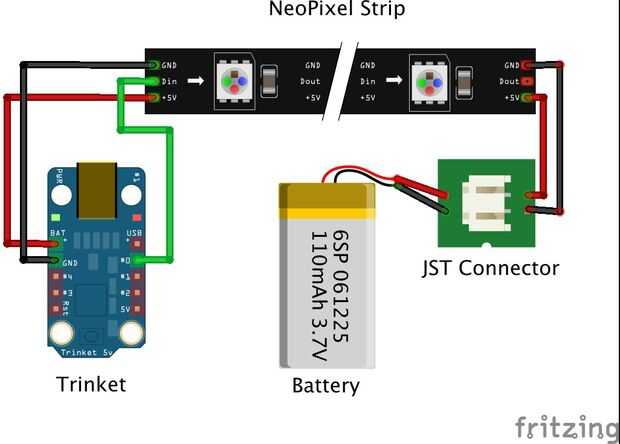

Tenga en cuenta que la tira de NeoPixel es direccional: los tres contactos de cobre en un extremo estará marcados "GND", "Din" y "5v" (este es el final de la entrada), mientras que el otro extremo estará marcado "GND" y "Hacer" "5v" (la salida).
En primer lugar, la soldadura de potencia, cables de señal y tierra a los 5v de NeoPixel, almohadillas Din y GND en el extremo de entrada.
Punta : Contactos el NeoPixel son pequeñas, y la tira de sí mismo es muy ligera. Para evitar que se bailar alrededor mientras que la soldadura, cinta abajo con cinta adhesiva o pega un trozo de goma del arte/masilla debajo del cartel.
Creo que es más fácil aplicar un poco de soldadura a cada una de las pastillas, luego lata los extremos pelados de los cables, luego "casen".
Si está usando un botón de encendido, la soldadura en línea para el cable de conector JST. Utilice cinta eléctrica o termo retráctil para asegurarse de que los terminales del interruptor no corta.
A continuación, la energía de la soldadura y los cables de la toma de JST a la NeoPixel 5v y GND pastillas de tierra en el extremo de salida.
Antes de soldar el Abalorio a la franja, verifique que se ajusta cómodamente. Temporalmente con cinta de enmascarar, fije la tira de NeoPixel a su montura. Encontrar un lugar conveniente en el extremo de entrada de la franja de NeoPixel y asegurar el Abalorio a la diadema con cinta de enmascarar. Poner la venda en y compruebe si el Abalorio roza con orejas o hace una incómoda protuberancia. Cuando esté satisfecho con la colocación de la baratija, corte los alambres de entrada a la longitud.
Por último, soldar el NeoPixel de alimentación, cables de señal y tierra el bate de baratija, GND y pernos #0.
