Velocímetro utilizando Arduino y procesamiento (1 / 2 paso)

Paso 1: Preparando cosas

En este paso permite prepararse con el Hardware y el Software que necesitamos para empezar. Los componentes de hardware están fácilmente disponibles en línea. A continuación se mencionan los links de descarga de software

ARDUINO: https://www.Arduino.CC/en/Main/software

De procesamiento: https://Processing.org/download/

Si está instalando software de Arduino por primera vez, por favor, descargue el controlador adecuado e instalarlo. Proceso no requiere ningún driver, pero requiere JAVA instalado en su computadora. Si no está instalada hace no te preocupes que procesamiento se le guiará sobre cómo y desde dónde instalarlo.

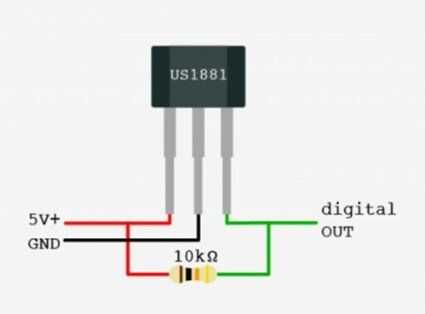

La configuración del Hardware de este proyecto es muy simple, como se muestra en la imagen de arriba. El sensor hall es un transductor terminal tres que cambia su salida basada en el campo magnético alrededor de él. Se utiliza comúnmente para la detección de la velocidad y la proximidad de la conmutación. El pin de la primero y la segundo representa el + 5V y Gnd respectivamente. El último pin es el pin de datos, que está conectado a través de un resistor de pull-up a la salida del sensor de cierre.

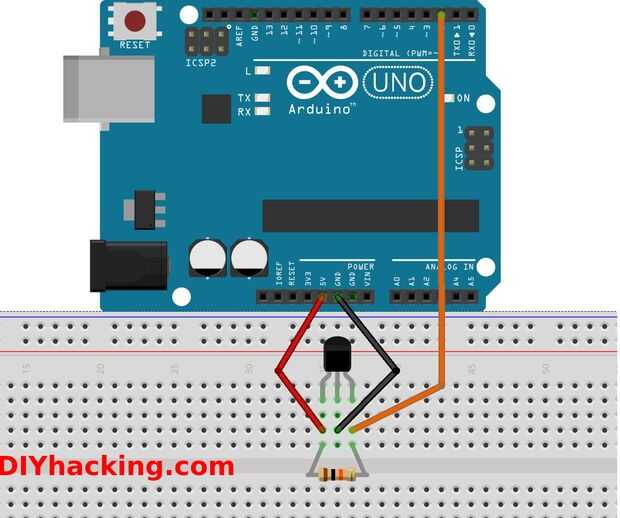

Consigue ahora un dispositivo giratorio para medir la velocidad y pegar el imán sobre el borde de la rueda y el sensor hall cerca del imán para que el imán cruzar el sensor en cada giro, entonces siga la imagen de arriba y conectar el sensor para arduino enchufarlo al ordenador por cable de programación, permite iniciar la codificación.
