Paso 1: Trampa modificación y configuración de equipos
Las diferentes partes de la trampa se utilizaron para crear dos interruptores que permiten la liberación y cierre de eventos para ser representado en el ámbito de aplicación. Para hacer las conexiones eléctricas para las distintas partes de la trampa, soldado los cables a la U en forma de tachuelas que se utilizan para sujetar a la base de madera. Una batería de 9 voltios fue utilizada como una fuente de voltaje para producir una señal que representa el estado de los interruptores.
El acontecimiento del disparador para el ámbito (la liberación de la trampa) es generado usando el cebo soporte y gancho como los contactos de un interruptor. Esto es efectivamente un unipolar, interruptor solo dos normalmente cerrados. Está en el estado cerrado cuando la trampa se establece, permitiendo que el terminal positivo de la batería para conectar con el soporte del cebo. Cuando se suelta la trampa, la batería ya no se conectará al titular de cebo y así que el voltaje bajará a cero. El alcance fue establecido para desencadenar la caída tensión en el soporte del cebo.
El segundo interruptor genera la señal que representa el cierre de la trampa. Este interruptor es solo poste, solo tiro un interruptor normalmente abierto. Es en el estado abierto antes la barra impactando la parte frontal de la trampa. Este interruptor utiliza la barra de resorte como un contacto. El segundo contacto es una tira de cinta de aluminio en el borde delantero de la trampa. El voltaje de la batería se aplica a la barra, y el contacto de la cinta de metal está conectado con el segundo canal del alcance. Cuando la trampa se establece, el voltaje en el contacto frontal de cinta de metal será cero. Cuando la barra de impactos el contacto frontal, el voltaje se elevará a la tensión de la batería. Examinando el tiempo entre la caída de tensión en el cebo titular y la subida de voltaje en el contacto frontal, puede determinarse el tiempo de lanzamiento al cierre de la trampa.

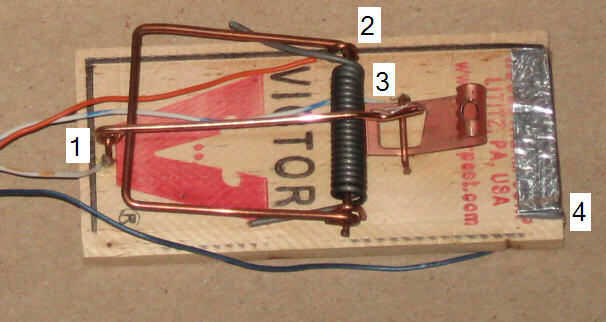

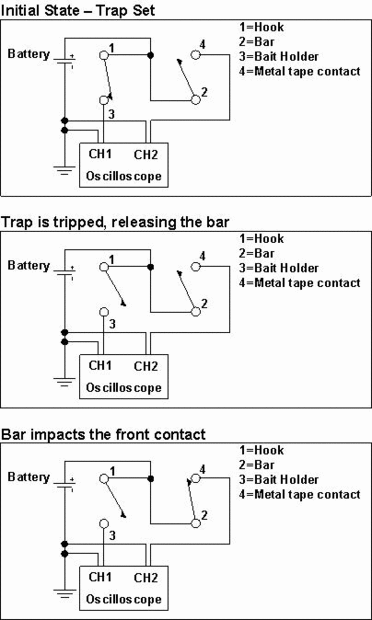

El diagrama muestra cómo las diferentes partes de la trampa se utilizan para hacer los dos interruptores, y cómo los Estados interruptor cambian al ajuste de la trampa para su cierre final. El diagrama también muestra cómo se conectan los dos interruptores, la batería y el osciloscopio. Los nodos numerados en el esquema corresponden a las piezas de la trampa numeradas en la imagen de la trampa real. Nodo 1 es el gancho, nodo 2 es el bar, nodo 3, es el cebo, y nodo 4 es el contacto de cinta de metal añadido a la parte frontal de la trampa.
