Vectorización de dibujos para grabado láser y corte joyas (muestras también gratis!) Versión INKSCAPE (2 / 9 paso)

Paso 2: Trazar el mapa de bits

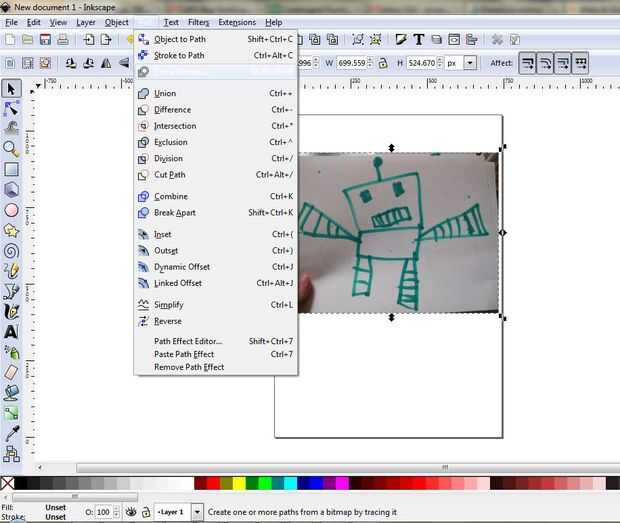

Trazo en Inkscape es muy limpia e intuitiva. Mientras tu jpg está seleccionada, vaya al menú "path" y luego "trazar mapa de bits"

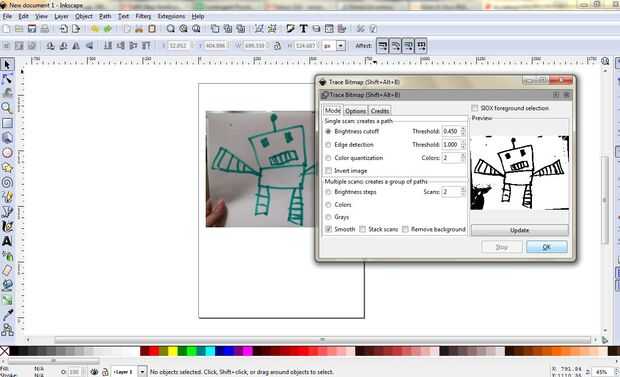

Una ventana pop-up con un montón de opciones pero no preocupes, haré mi mejor para explicar lo que tienes que hacer.

Corte de brillo (la viñeta seleccionada) significa la función calculará donde el brillo es diferente en el dibujo y crear formas vectoriales en esas áreas.

Las líneas de tinta son oscuras y el fondo es claro, así que ya sólo 2 colores son seleccionados, el programa hará que todas las zonas más oscuras las áreas más ligeras blanco y negro. Usted notará el pulgar área y rincones parecen negro blodges pero estos pueden muy ser eliminados más adelante, tan sólo enfoca la mirada del tema de interés. Te darás cuenta si agrega más colores, creará más tonos de gris.
Aquí es una buena manera de explicarlo. Dicen que dije que tome dos trozos de papel de construcción blanco, uno negro y recrear este dibujo.
Ruta de tus tijeras sería los trazados vectoriales, creados por esta función.

No te preocupes las otras balas, no hará nada como es la selección de "corte de brillo".

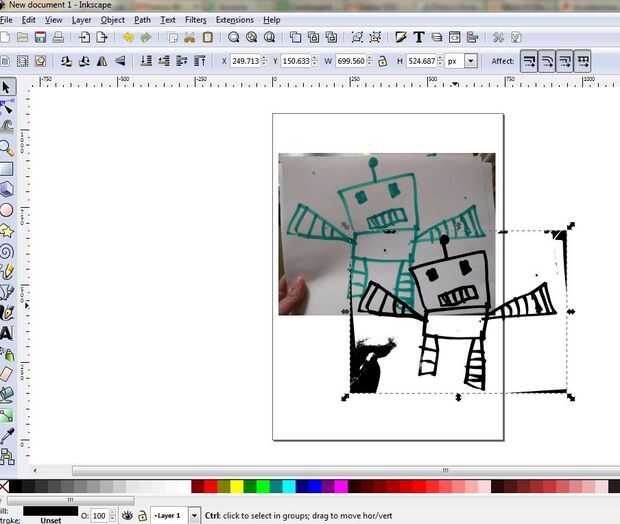

Haga clic en "Aceptar" y podrás ver las líneas negras aparecen en la pantalla, a continuación, puedes pulsar a la "X" (a veces Inkscape no cierra las ventanas)

Así que ¿por qué queremos a blanco y negro? Voy a grabar este dibujo en un pedazo de plástico para hacer un colgante y con corte por láser, desea solamente solid RGB negro para sus áreas grabadas. De lo contrario se verá todo wonky o incluso no grabe en todo!

A continuación Editar hacia fuera todos los blodges negro raros y limpiar el dibujo un poco.
