Vaso Rock asequible

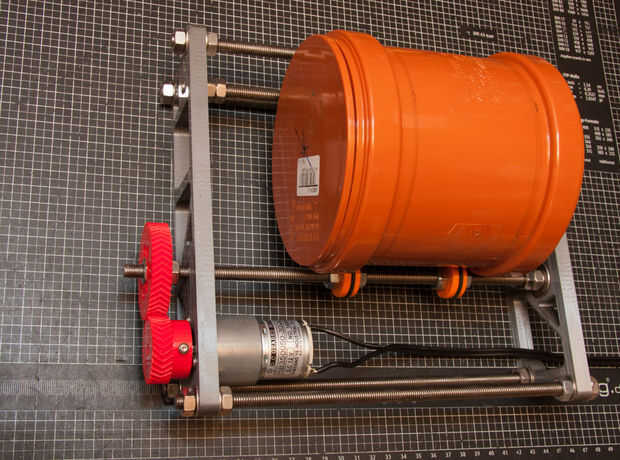

Este es mi vaso de rock asequible diseñada para caer piezas 3D impresas, impresas con ColorFabbs metal llenadas filamentos (BronzeFill, BrassFill, CopperFill). También es posible añadir un brillo de oro' a PLA regular cuando se gira las piezas con tornillos de latón. Debería ser posible construir este vaso por menos de € 40.-que la hace mucho más asequible que vasos 'profesionales' que no puede hacer nada mejor que este uno ;-)
Con el tambor de 110mm resulta con aprox. 22 rpm - sienta libre ajustar la velocidad usando diversas ruedas de engranaje (ver nota más abajo).

Usted puede ir con un tambor de su elección (es decir, latas viejas, etc.) pero he encontrado que los acoplamientos de tubo de PVC que se venden en las ferreterías son perfecto y barato. Este vaso está diseñada para funcionar con cualquier diámetro de acoplamiento como 110mm, 125mm o 160mm (este último no probado aún). El tambor de 110mm es lo suficientemente grande para la mayoría de mis partes y debe ser el punto de partida para su primer intento. Para aquellos que gustan de un tambor recubierto de goma es una buena idea imprimir el recuadro para el tambor con filamento flexible.

Lista de partes:

  1. Motorreductor: 12V, 1:50, 100 RPM, 20 Ncm regularmente denominados RB30 RB35, disponibles en Conrad, ebay, etc..
  2. Barras roscadas M8: 4 x 250mm, 1 x 275mm, 1 x 235mm
  3. 29 x 8 mm hexagonal tuercas, 1 x 8mm bloqueo de tuerca y un par de arandelas de 8mm. tuerca de 1 x 3mm y 1 x M3 x 20 tornillo (para los más pequeños engranes. 3 x M3 x tornillos de 16 mm para el motor + 3 arandelas M3.
  4. 4 x juntas tóricas 22 x 2, 4mm
  5. 3D impreso piezas: 1 x marco marco izquierdo, 1 x derecho, 2 ruedas dentadas y poleas 4
  6. Fuente de 1 alimentación 12V, 1A (realmente 500mA debería ser suficiente) + 1 cable, el tiempo suficiente, de alimentación a soldar el motor y conectado con la fuente de alimentación.
  7. 4 x rodamientos 608zz

Si quieres ir con el tambor sugerido:

  1. Acoplamiento de tubería de PVC + 2 tapas.
  2. 3D ilustración impresa para la toma de

Los archivos de las partes impresas 3D están disponibles aquí: Archivos de STL vaso roca

Las ruedas dentadas se diseñan con este genial Personalizador: http://www.thingiverse.com/thing:6544gracias a ScribbleJ.
