Paso 2: Cableado todo
El LED RGB tiene generalmente cuatro cables - tres para rojo, verde y azul y un largo plomo común a los tres colores. Mi LED era cátodo común, así que necesito conectar el '-' lado de la batería para el conductor común y tres cables con los conmutadores del lado '+' a cada uno de los cables rojos, verdes y azules. Si el LED es ánodo común, basta dar la vuelta la batería alrededor de.

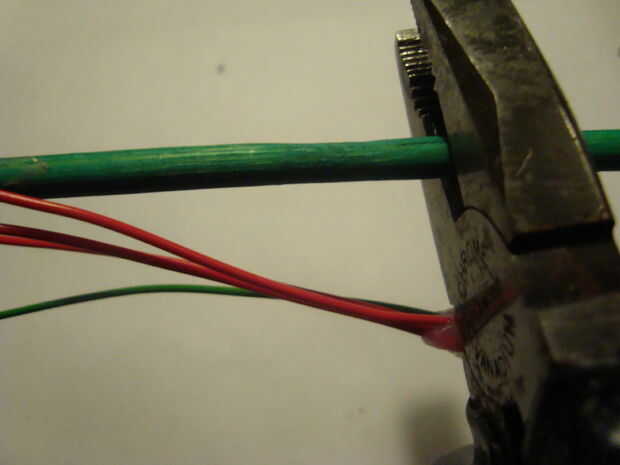

- Corte los cables a la longitud y ~ 5mm de cada extremo de la tira.
- Conectar entre sí:

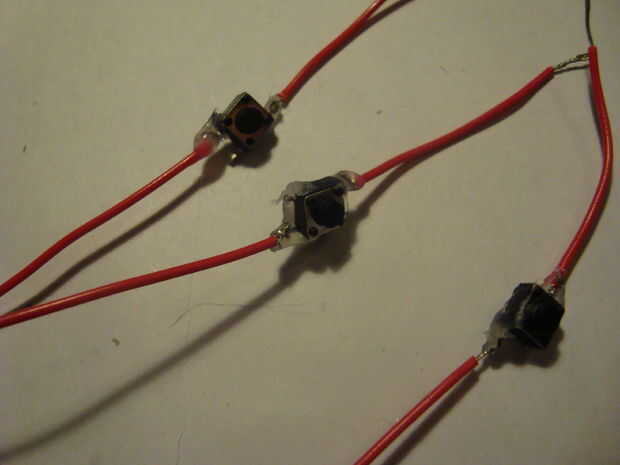

- para cada interruptor, un cable corto
- para cada interruptor, un cable largo
- todos los cables cortos al terminal '+' de la batería
- cable más largo con el '-' terminal de la batería
- cada cable a los terminales del LED

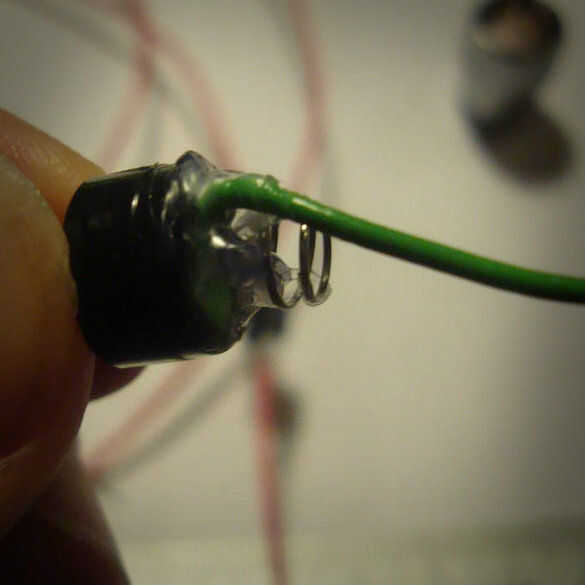

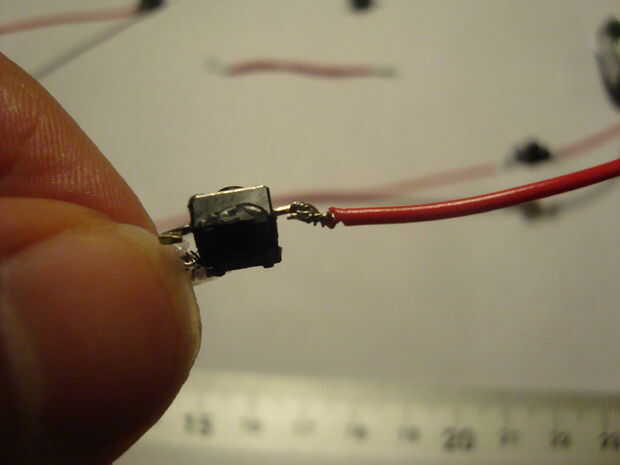

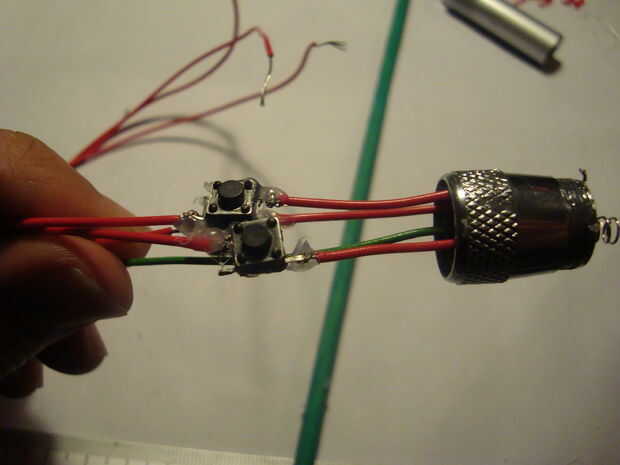

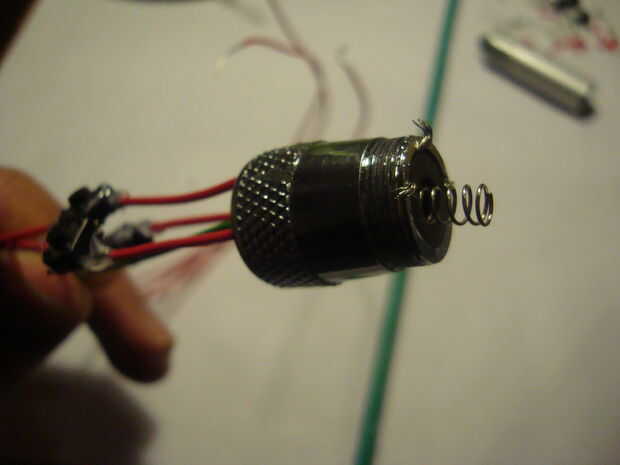

Para todas las conexiones, yo simplemente doblada hacia atrás los cables (o terminales), cruzado encima y trenzado utilizando alicates para apretar. No molesta en los de soldadura porque mi soldador ha sufrido bastante de todos mis intentos anteriores de 'soldadura'. Las uniones pueden obtenerse entonces en su lugar utilizando tubería del encogimiento del calor o caliente pegamento. Puesto que vamos a cubrir todo en plastilina de todos modos, estas conexiones se celebrará en el lugar. Una cosa tener en cuenta es que la arcilla de secado al aire contiene agua así que probablemente hará cortocircuitos. Sin embargo, los cortocircuitos deben desaparecer una vez que la arcilla se haya secado completamente.

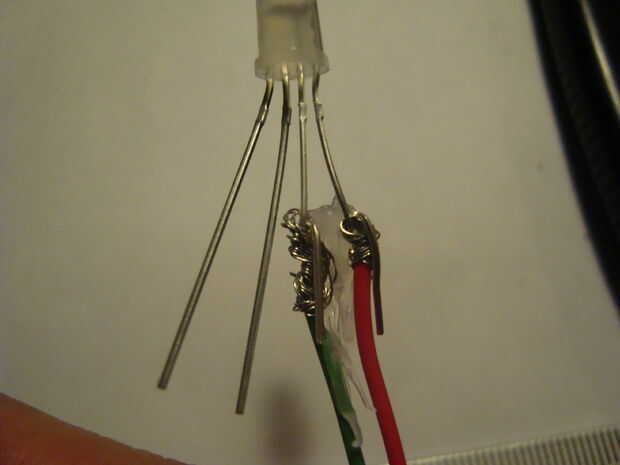

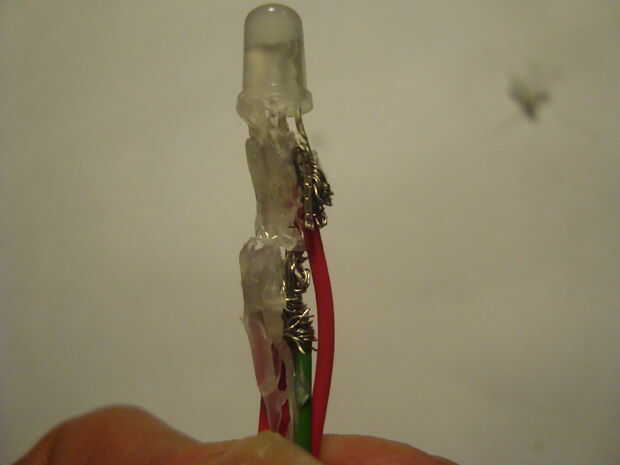

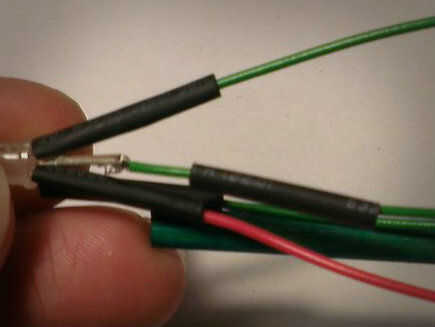

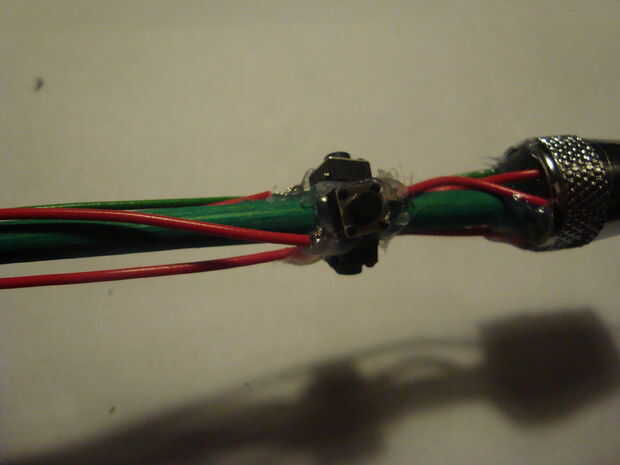

La parte más delicada es conectar los cables al LED - Asegúrese de que ninguno de los cables en contacto con los adyacentes. Escalonamiento donde conectas los cables y con pegamento caliente para separar los terminales adyacentes ayudó. Como alternativa, puede usar cinta aislamiento o tubería de encogimiento de calor para cada conexión.
Una nota sobre resistores:

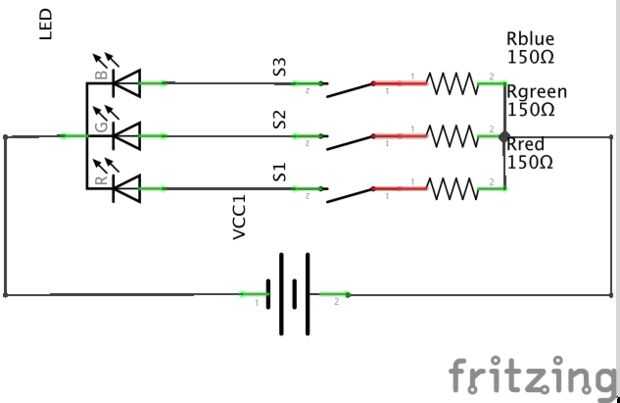

Si eres razonable (a diferencia de mí) , añadiremos tres resistencias de limitación actuales convenientemente valorados - para rojo, verde y azul - para evitar destruir lo LED y preservar vida de la batería. Se puede trabajar los valores de resistencia mediante el uso de la especificación para el LED. Por desgracia, mi LED no lista la corriente ni las tensiones hacia adelantadas para cada color - aparece sólo una estrecha gama 3.0 - 3.4V. Así que, suponiendo una corriente llamar de 20 mA y 6V (1.5V x 4) de las baterías sería valores de resistencia adecuados:
tengo (conjeturado y) utilizado 150Ω para el rojo y 130Ω para el verde y el azul... sin embargo, como dije, daba pereza y no se molestó.
