Varita de luz mágica luz tenue (7 / 9 paso)

Paso 7: ELCTRONICO

Este cableado es realmente muy Simple;

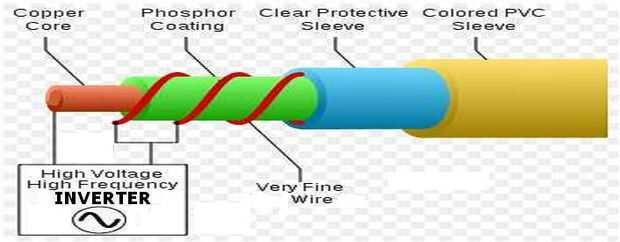

En el primer cuadro
Nota el cable EL amarillo y los cables negros del inversor de la CA que sobresale a través de la plataforma PCB.

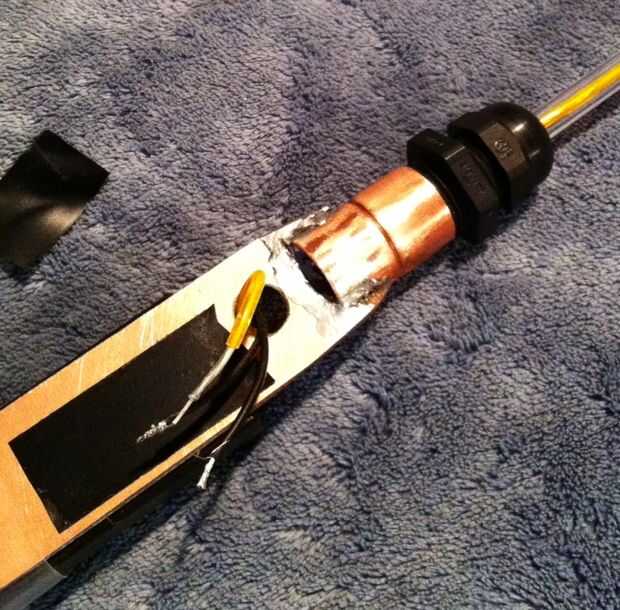

La Segunda foto, muestra cómo se tira EL alambre.

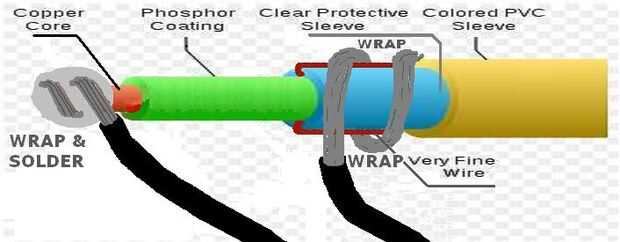

En el cuadro tres

  • Poner alguna cinta aislante en la placa debajo de la longitud de EL cable.
  • Gire el largo cable de AC para el extremo desnudo de EL hilo de cobre.
  • Y soldar los cables entre sí.

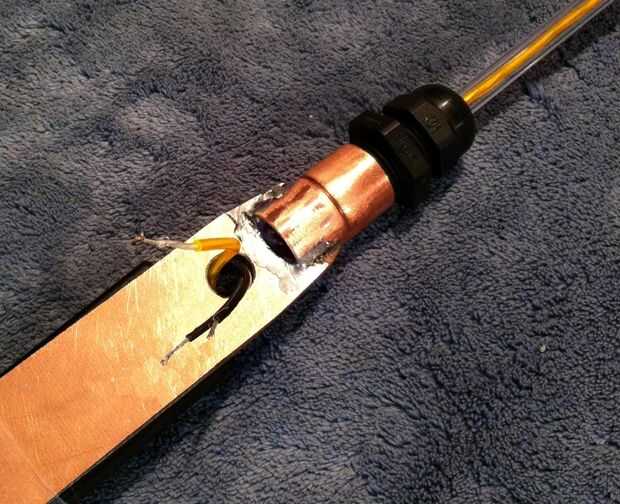

En la cuarta foto
Doblar hacia atrás los cables finos a través de la manga y enrolle el cable de AC segundo alrededor de la manga.

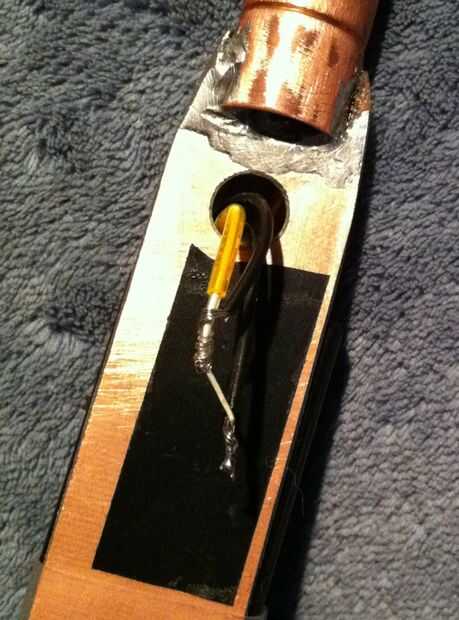

En el Quinto cuadro, presione y tender los cables contra la cinta.

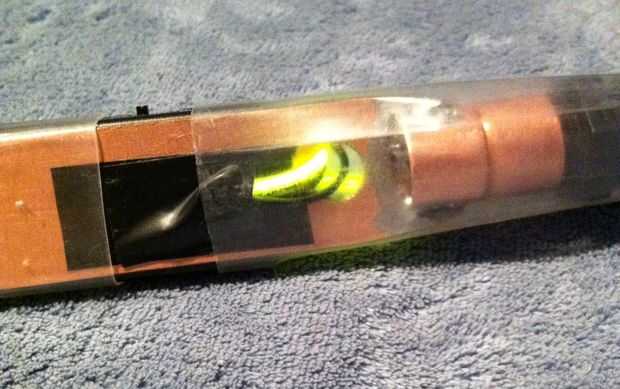

En la última foto

  1. Cubrir el cableado con cinta negra más más.
  2. Tubería del encogimiento del diapositiva claro sobre el cierre y hasta el interruptor inversor.
  3. Ahora el tubo transparente del encogimiento del calor lo suficiente como para reducir, tenga cuidado de no para sobrecalentar el inversor!!
  4. También Deslice un segmento de tubo retráctil sobre el final del inversor.
  5. El tubo, sólo suficiente calor para el encogimiento, tenga cuidado de no para sobrecalentar el inversor del encogimiento del calor!!!!

Finalmente Pruebe el interruptor de encendido.
