Paso 3: Haga el circuito variable

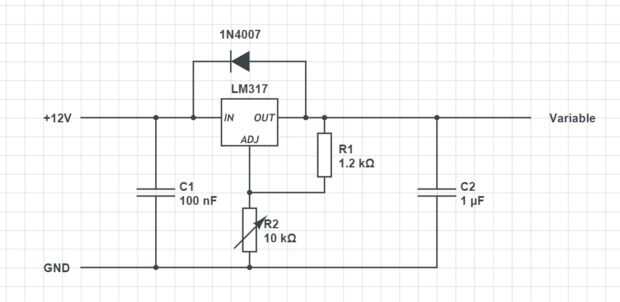

Para la variable de salida, necesitamos primero algunas de las características del regulador de voltaje LM317. La tensión de salida se define por esta fórmula: Vout = 1.25*(1+(R2/R1)). Las resistencias están indicadas en el esquema.
Usé un potenciómetro de 10 vuelta 10k Ohm tenía por ahí y adaptar la resistencia de otros a él. Yo recomiendo que un 10 gire el potenciómetro para un ajuste preciso de la salida. Porque sólo podemos ir tan altos como 12V (será un poco menor en realidad), Vout debe ser 12V. Porque R2 es de 10k Ohm, sabemos que: R1 = 10000/((12/1.25)-1) = 1162 ohmios. Como el LM317 no podrá dar el completo 12V doblé hasta 1,2 k ohmios, que nos dará una salida teórica máxima de 11.7V. La salida más baja es 1.25V.
Ahora podemos empezar a construir el circuito!

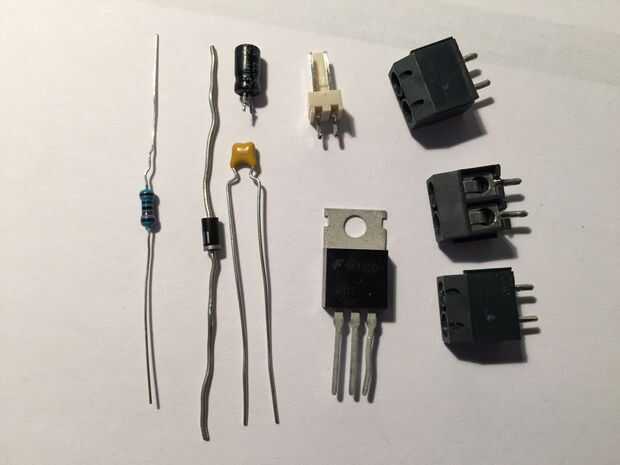

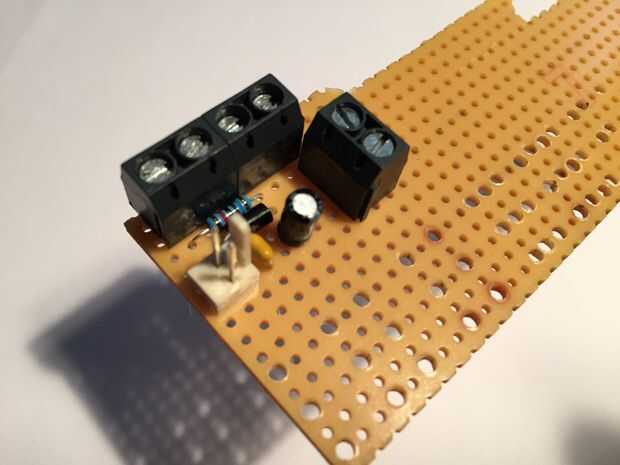

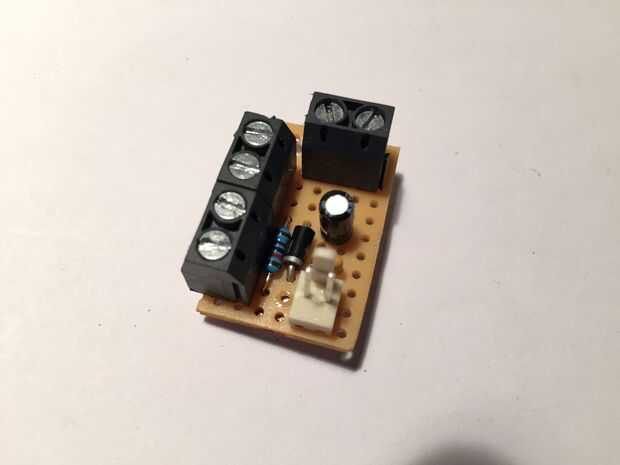

* El pequeño circuito de soldadura (véase esquema) juntos en un perfboard y reemplazar las conexiones LM317 con terminales de tornillo. También añadir terminales para entrada 12V, salida variable y los cables de tierra. Asegúrese de que la polaridad del diodo y los condensadores electrolíticos tienen razón.
* Cubrir la parte inferior de la perfboard con pegamento caliente y pegamento en otro pedazo de perfboard.

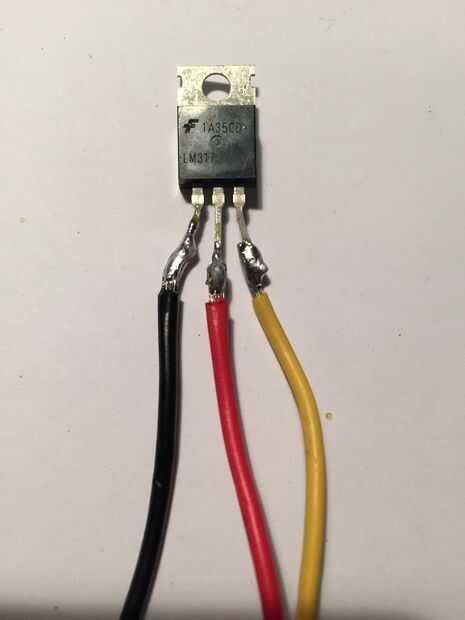

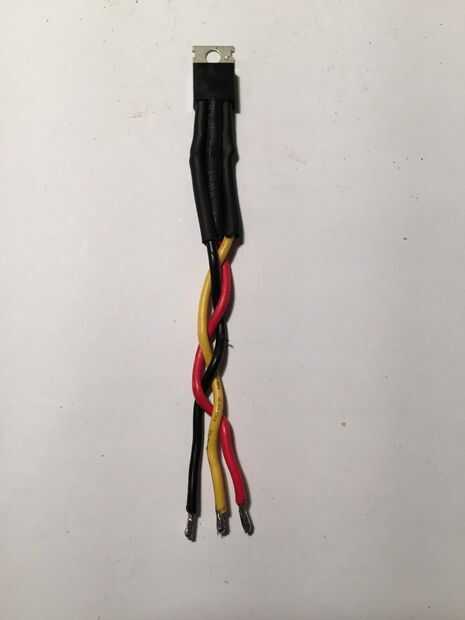

* Soldar un cable a cada una de las patas del LM317 y no se olvide de la tubería del encogimiento del calor.
* Conecte los cables provenientes de los LM317 a los terminales de tornillo, hacer lo mismo para la entrada (cable de + 12V de la fuente de alimentación) y tierra (cable de fuente de alimentación).
* El único terminal - salida - a la izquierda debe conectarse el fusible de la salida variable. Use el cable que hicimos en el paso anterior. Podría dejar de lado los terminales y soldadura directamente.

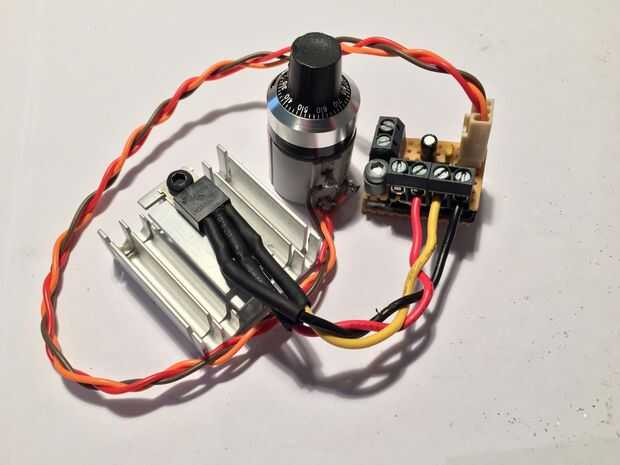

* Ahora fije el LM317 a un disipador térmico separado! El metal expuesto en el LM317 no es tierra, pero es Vout, por lo que necesitamos para asegurarse de que el disipador térmico no entre en contacto con cualquier cable que no es Vout. El recinto de la fuente de alimentación debe estar conectada a tierra, eso significa que no podemos usarlo como un disipador de calor para el LM317.
El disipador de calor es importante, ya que el LM317 puede calentarse bastante: P (potencia) = (Vin-Vout). I. Esto significa que con una producción de 1.25V y con una corriente de 1.5A dará cerca de 16 vatios de potencia. Lo amplié los cables del LM317, es mantener una mayor distancia del resto del circuito. Esta manera, el calor que produce, no influirá en la resistencia de la resistencia R1, y la salida es estable.
Un LM317 puede generar una corriente máxima de aproximadamente 1,5, así que Ponte un 1.5A fusibles aquí.
