Vaporizador de alcohol para combustible

Esta presentación muestra mi intento fallido de hacer un vaporizador capaz de convertir el alcohol de frotamiento líquido en un gas a una velocidad lo suficientemente alta para poder grabar como una llama constante.
En otras palabras: el alcohol es líquido, se convierte en gas, quemaduras.

Si este proyecto hubiera sido exitoso, habría creado un Instructable completo y utiliza el vaporizador para crear un soplete de alcohol.  Un diseño para una linterna nueva, basada en el Venturi está en mi cabeza, pero yo no lo he hecho todavía.  La meta en primer lugar para este diseño, que no funcionaba, era eficiencia, como el vapor producido quemar más eficientemente que una salida semi líquida, el gas de un soplete de Venturi.
Este proyecto crear vapores de alcohol, que son extremadamente flammable(be smart).  Estos podían oler desde el tubo de salida, pero no suficientes vapores fueron creados a la vez para ser quemado a un ritmo constante.

___________________________________________________________________________

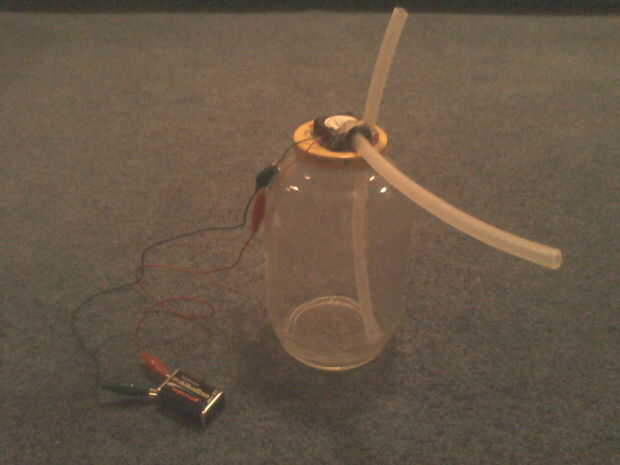

Cuadro 1: El producto final.  Sí, de hecho es principalmente un frasco de compota de manzana.  El ventilador que tengo de electrónica Goldmine (http://www.goldmine-elec-products.com/prodinfo.asp?number=G17010
) está conectado a una batería de 9 voltios con pinzas que puedes encontrar en RadioShack.

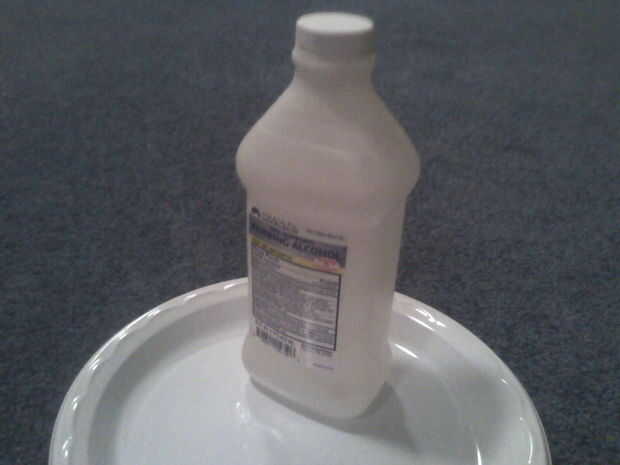

Cuadro 2: El combustible deseado, alcohol isopropílico al 70%.

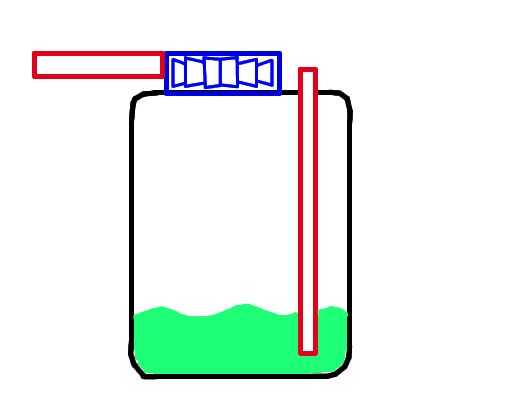

Cuadro 3: Teoría de la operación (ToS) #1.  Este cuadro demuestra a dónde dirigiría todas las partes.  El ventilador se muestra azul, en la parte superior.  Los tubos son de color rojos, con el tubo de entrada del lado derecho, parcialmente sumergido en el líquido, se muestra en verde.
En teoría, cuando se aplica voltaje al ventilador, se crea un vaccuum leve.  Porque la presión atmosférica es ahora más grande que dentro del frasco, aire se mueve desde el exterior de la jarra de abajo el tubo de entrada y por el alcohol líquido.  Cuando el aire pasa a través del alcohol, parte del líquido se convierte en un gas.  El ventilador entonces empuja el vapor hacia fuera el tubo de salida que se muestra a la izquierda.

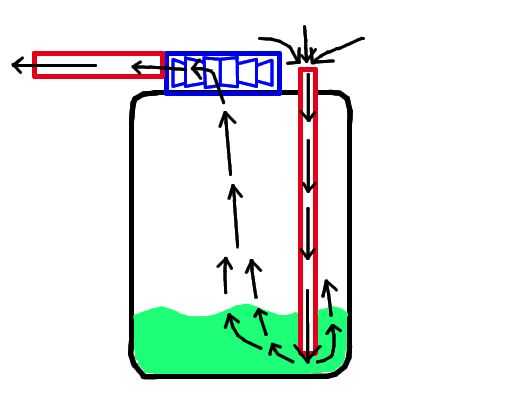

Foto 4: Muestra el flujo de aire cuando se activa el vaporizador.
----------------------------------------------------------------------------------------------------------------------------------

Los materialesque utilicé para el vaporizador de alcohol son los siguientes:
* Un recipiente/contenedor - estoy usando un tarro de salsa de manzana.
* Un ventilador/la bomba - estoy usando un pequeño ventilador centrífugo operado que compré de mina de oro electrónico. Se puede encontrar aquí: http://www.goldmine-elec-products.com/prodinfo.asp?number=G17010
* Plexiglás u otro plástico - estoy usando 1/8" plexiglás aquí, pero cualquier plástico u otro objeto de tipo de hoja de metal debe hacer el truco.
* Polipropileno tubería - compré un montón de él de plástico nosotros un tiempo atrás, por lo que estoy tratando de usar para arriba ya que no cabe mi solicitud original. Se puede utilizar a cualquier tipo de tubería, ya sea metal, vinilo, etc..
* JB Weld / otros epoxi
* Los cables para conexiones eléctricas. (También estoy usando pinzas de cocodrilo, se puede encontrar en RadioShack)
* 9 voltios batería. El ventilador que estoy usando está diseñado para ejecutarse en 5, pero estoy usando 9, porque puedo.
Herramientas:
* Dremel Rotary Tool - estoy usando una serie 300.
* Soldador y estaño. (Usted podría conseguir alrededor de este alambre, tuercas u otro medio de conexión de los cables.)
* Pegamento pistola
* Wire strippers/multi-tool. (Siempre es bueno tener alrededor haciendo algo).
