Paso 15: Cableado - LEDs
He añadido un total de cinco LEDs azul, uno para cada etiqueta. Elegí azul porque el destinatario del pedal es daltónico no puede ver rojo o verde - de lo contrario puedo han utilizado verde en su lugar. Blanco LED realmente se vería bastante agradable, que hasta pienso que.

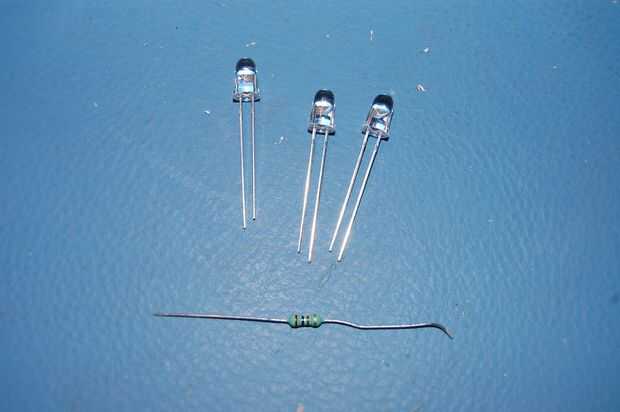

Alambré el LEDs en cadenas de dos series, una con 3 LEDs y los otros dos. Cada cadena tiene una resistencia de limitación de corriente. Usé una resistencia de 120 ohmios para la cadena tres de LED y un resistor de 270 ohm para la cadena dos de LED. Por supuesto podrías añadir más dirigido, pero no hay mucho punto.

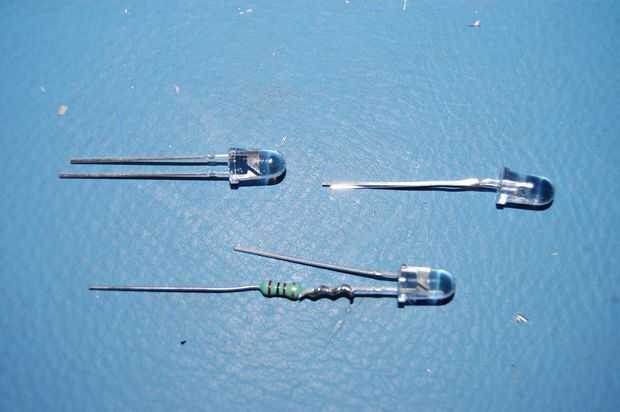

Seleccione un LED en cada cadena y suelde la resistencia a uno de sus conductores. Realmente no importa cuál, pero tome nota de que plomo se suelda (ánodo o cátodo) por lo que puede conectar todo con la polaridad correcta más adelante.

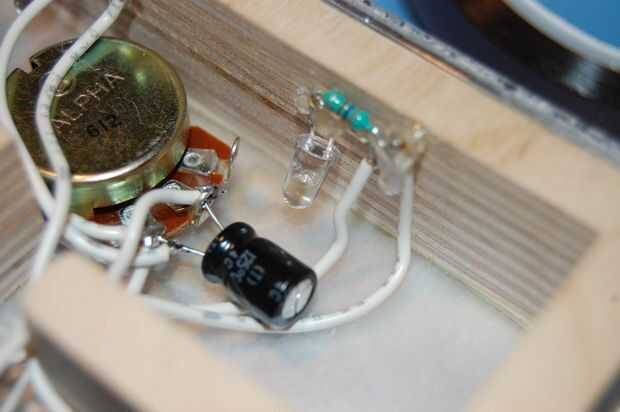

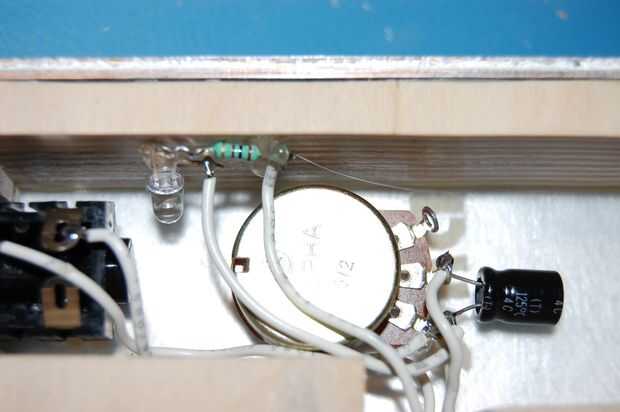

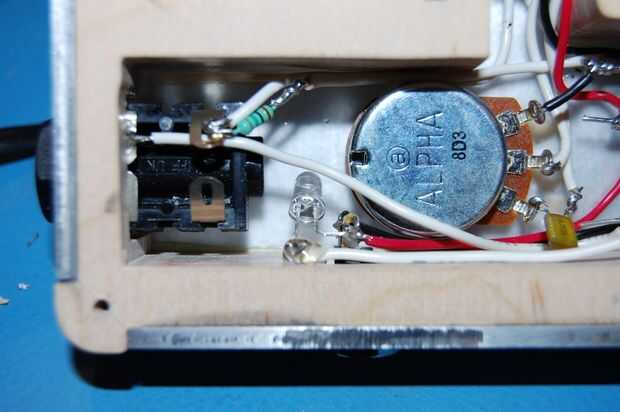

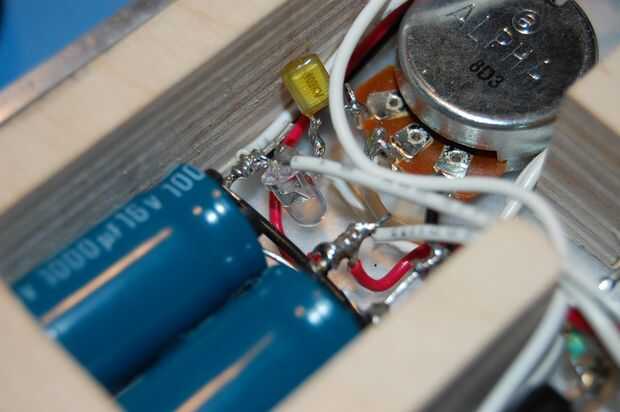

Pegar los LEDs en su lugar, para que apunten en la dirección general de una de las etiquetas. Luego pase los cables entre ellos, siendo conscientes de la polaridad. Asegúrese de que cada cadena eventualmente llega a tierra en el lado del cátodo y V + en el lado del ánodo.

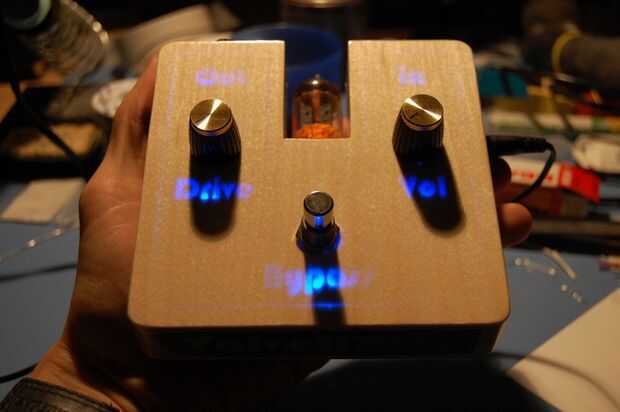

Busque pantalones cortos en todo el circuito, luego conéctalo. Los LEDs deben girar. Si no revise tu cableado hasta lo hacen!
