Valores del potenciómetro de LED (2 / 2 paso)

Paso 2: Código de Arduino

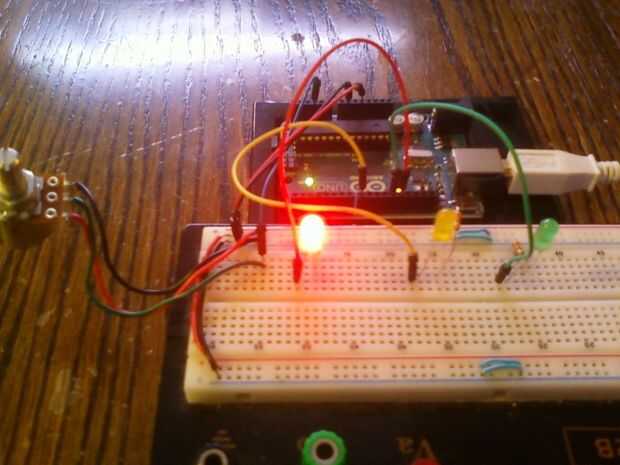

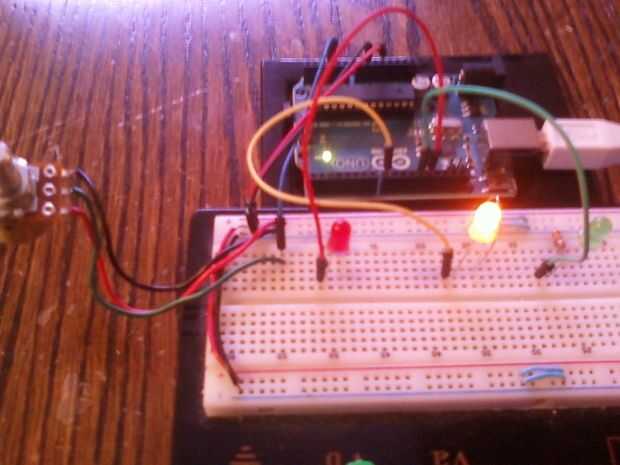

a continuación, copiar y pegar este código en la ventana del IDE de Arduino y subir a la Junta. Después de la carga, podrá girar el bote y los rangos de valor pot diferentes especificados en el código se encenderán el LED diferentes 3. Básicamente puse gamas para alta media y baja. Si desea cambiar los rangos no dude. Incluso puede establecer más gamas con más LED de si querías. El video que tengo es horrible, así que tal vez usted puede hacer con 3 fotos y su propia configuración cuando lo tienes terminado.

Espero que hayas disfrutado este instructable. Es un proyecto muy fácil y fue genial para un principiante como yo diseñar mi propio código para un propósito específico.

Potentiometer_Values_Code

const int LEDUFO = 12;    PIN DIGITAL VERDE LED CONECTADO A
const int ledyellow = 8;     PIN DIGITAL AMARILLO LED CONECTADO A
const int LEDPlataforma = 13;    PIN DIGITAL ROJO LED CONECTADO A
const int potpin = A2;     PIN DIGITAL POTPIN CONECTADO A

int sensorValue = 0;

void setup() {}
Serial.Begin (9600);
pinMode (LEDUFO, salida);   DECLARAR EL LED VERDE, (PIN 12) COMO SALIDA
pinMode (ledyellow, salida);  DECLARAR EL LED AMARILLO (PIN 8) COMO SALIDA
pinMode (LEDPlataforma, salida);     DECLARAR EL LED ROJO (PIN13) COMO SALIDA
pinMode (potpin, entrada);      DECLARAR LA POTPIN (ANÁLOGO 2) COMO ENTRADA
}

void loop() {}
sensorValue = analogRead (potpin);
Si ((sensorValue > = 0) & & (sensorValue < = 300))
{
digitalWrite (LEDUFO, HIGH);
digitalWrite (ledyellow, bajo);
digitalWrite (LEDPlataforma, bajo);
}

otra cosa
{
digitalWrite (LEDUFO, LOW);
}
Si ((sensorValue > 300) & & (sensorValue < 900))
{
digitalWrite (ledyellow, HIGH);
digitalWrite (LEDUFO, LOW);
digitalWrite (LEDPlataforma, bajo);
}
otra cosa
digitalWrite (ledyellow, bajo);

Si (sensorValue > = 900)
{
digitalWrite (LEDPlataforma, HIGH);
digitalWrite (ledyellow, bajo);
digitalWrite (LEDUFO, LOW);
}
otra cosa
digitalWrite (LEDPlataforma, bajo);
Serial.Print ("sensor =");
Serial.Print(sensorValue);

}
