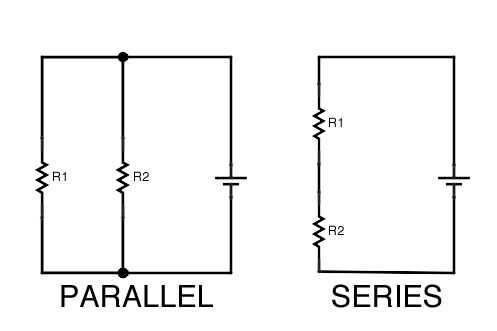

Resistencia agrega en serie, esto significa que la resistencia total de una serie de resistencias es igual a la suma de todas las resistencias que contribuye. Las imágenes de arriba muestran cómo conectar resistencias en serie. Cuando dos resistencias, R1 y R2 están conectados en serie, la resistencia combinada es igual a R1 + R2. Este principio se aplica a más de dos resistores, tres resistencias en serie, R1 R2 y R3, tienen una resistencia combinada de R1 + R2 + R3.

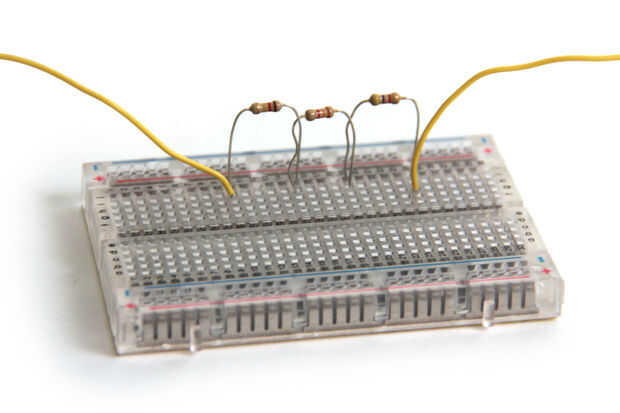

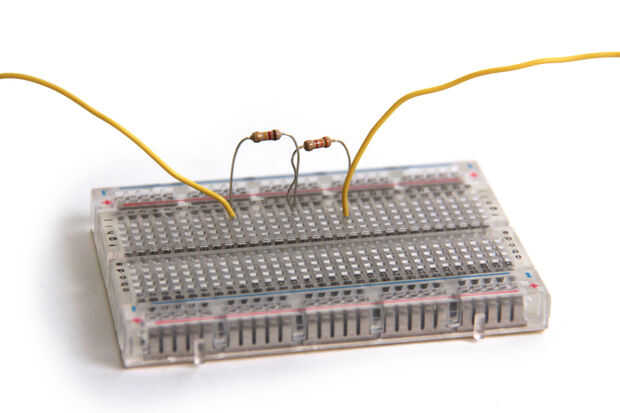

Como ejemplo conectado junto un 3.3KOhm y una resistencia en serie en un protoboard en fig 4 de 120KOhm, la resistencia total entre los cables amarillos es 3, 300 + 120, 000 = 123, 300Ohms. En la figura 5 he añadido un 4.7KOhm resistencia de una resistencia total de 3, 300 + 120, 000, + 4, 700 = 128, 000Ohms.
