Vacío ex (2 / 8 paso)

Paso 2: El horno

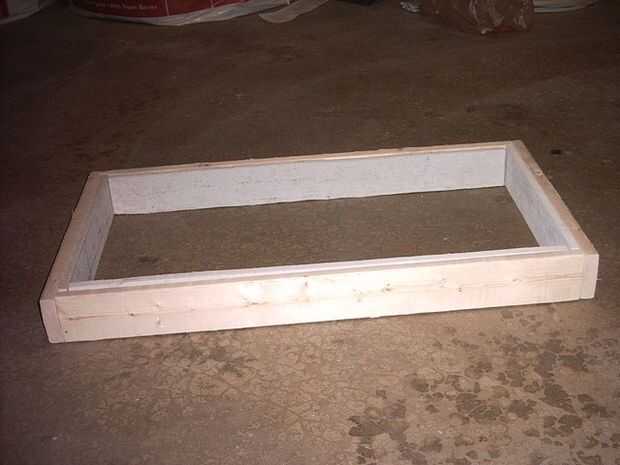

En primer lugar construimos el horno. El horno consiste en un marco de madera con una capa interna de tablero del cemento de hardibacker y un revestimiento interior de aluminio. Para construir el marco de madera necesita alguna madera 1 x 3, que se puede obtener de Home Depot o Lowe. Para las piezas del horno que me referiré a los números de parte forman el archivo .pdf de todas las partes del horno. Se utilizará para construir el marco partes VF-01 y 02 de VF y algunos tornillos para madera #8 x 1-1/4 pulg. Usé una caja de ingletes Sierra para cortar a mi 1 x 3 pero una sierra circular o sierra de vaivén podría hacer lo mismo, sólo hacen su corte cuadrado. Colocar los trozos de madera en forma rectangular con el ones(VF-02) más cortas en el exterior. Perfore orificios piloto a través de las piezas de VF-02 y en los extremos de la pieces(VF-01) más larga, la madera se dividirán si no haces esto, además de facilitar su funcionamiento los tornillos. Un poco de eneldo 1/16 de pulgada es un buen tamaño para utilizar. Atornille el resto de la estructura de madera de esta manera, asegúrese de que mantener todo cuadrado.

Ahora tenemos que cortar el tablero de hadibacker. Hardibacker básicamente es yeso para alrededor de duchas, se utiliza ya que no absorbe humedad. Su hizo con cemento por lo que su también un aislante de calor, razón por la cual su uso en el horno. Usted puede cortar la hardibacker por marcar con un cuchillo y después metiéndolo pero que puede ser difícil de hacer cuando necesite piezas largo y finos. Recomiendo que utilizando un jig Sierra para cortar este tablero. Me enteré de la manera dura que se puede utilizar una sierra de calar normal para cortar el tablero del cemento, por lo que necesitarás obtener una paleta de albañil para su sierra de vaivén. Cuando vayas a la tienda de hardware para hacerlo, busque uno que dice que corta azulejo, que es lo que quieres. La hoja no tiene dientes, el borde de corte parece una mezcla de pegamento y arena esférico justo en la hoja. Empecé con corte primero las piezas largo y finas, piezas 03 VF y VF-04. Primero cortar a la anchura de 2-1/2 pulgadas y los dejaron un poco largo. Entonces fui y acoplar las piezas para el marco, para que cada pieza de forma agradable y cómoda. Desea mantener el horno lo mas ajustado posible para que no tenga que preocuparse por los agujeros o huecos para el aire caliente se escape.

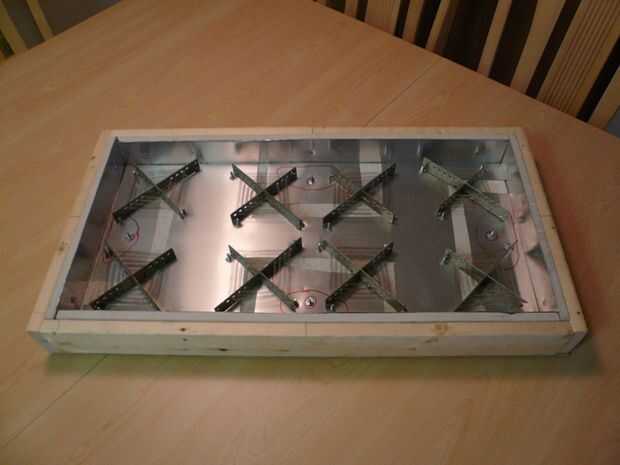

Ahora usted necesita hacer el aluminio revestimiento piezas laterales, 07 VF y VF-08 interior. Esto es que se puede llegar desde cualquier tapajuntas de aluminio de Lowe's o Home Depot. Tengo un rollo que era de 14 pulgadas de ancho porque el parpadeo se utilizará en el panel inferior del horno que es de 11 pulgadas de ancho. Aluminio es muy fácil de trabajar y se puede cortar con las tijeras normales, yo recomendaría un par fuerte solo para que sea fácil. Otra vez aquí cortar las piezas para el 2 1/2 pulgadas de ancho y un poco largo, y encajar las piezas en el bastidor. Ahora el tornillo esto todos juntos mediante el parpadeo, Hardibacker y en la madera.

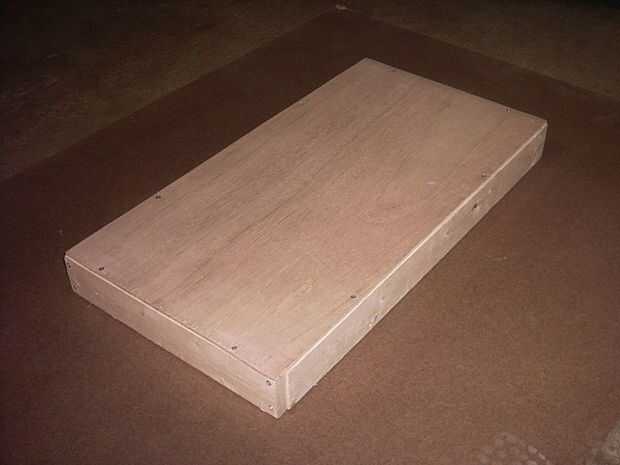

Sé que la animación no es el mejor pero creo que le da una buena idea de cómo va el horno juntos. Este es mi primer intento real usando SolidWorks. Usted podría preguntar cómo la hoja grande de Hardibacker, VF-05, fije a la madera contrachapada, VF-06. Se explica en los dos pasos siguientes.
