Paso 3: Construcción de caja de Control
Lo primero es lo primero. Búscate una caja NEMA 4 y algunas glándulas (apretones de cable) para los cables. No hacer esto en un cuadro de proyecto típico. Ha significado para salir al exterior, por lo que necesitará ser estancos. Vale la pena el dinero; Confía en mí.

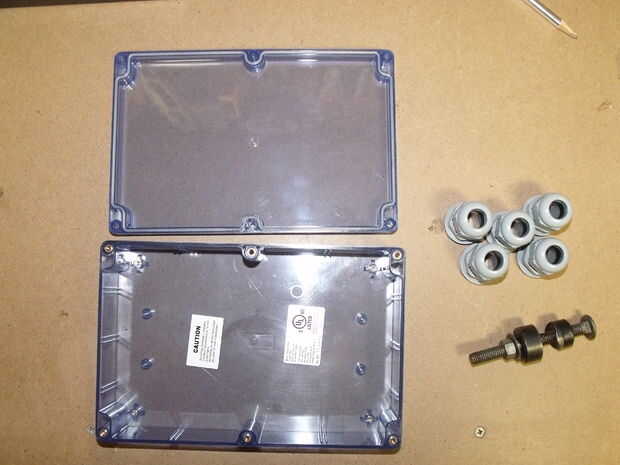

Recinto

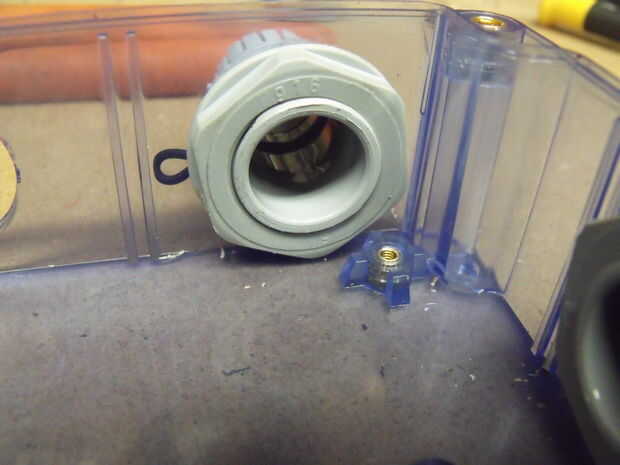

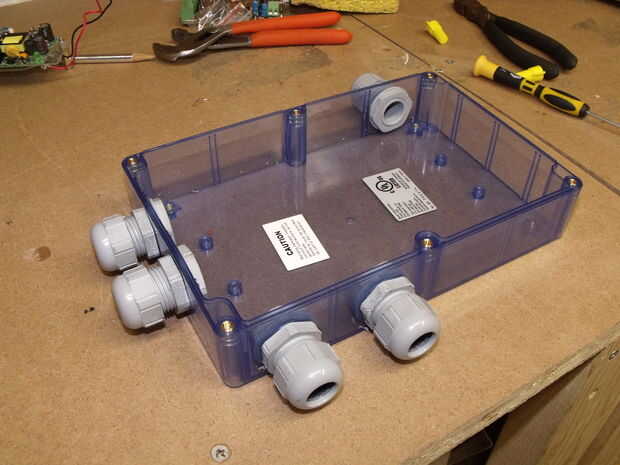

Búscate un recinto que se ajuste todo. Yo tengo la mía de McMaster-Carr. Usted querrá también glándulas que le permiten lograr un sello hermético entre la caja y sus cables. Elegí una clara por lo que rápidamente pude examinarla para asegurarse de que no estaba lleno de agua o ese humo blanco que ponen en las piezas en la fábrica.
Salidas para luces

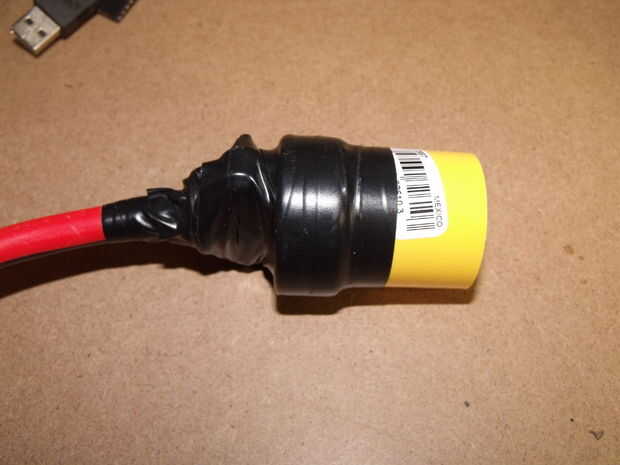

Hice hasta algunos "outlets" para las luces por el cableado hasta algunos restos extensiones a algunos enchufes hembra sobrantes de otro proyecto (las "Tierra Santa aquí" luces en el video). Envuélvalos con cinta aislante para evitar que entre agua. Mina son enchufes con conexión a tierra, pero no uso la conexión a tierra desde una) es una aplicación actual bajo lejos de la gente y no conectado a tierra b) las luces de la cuerda se.
Los agujeros de perforación

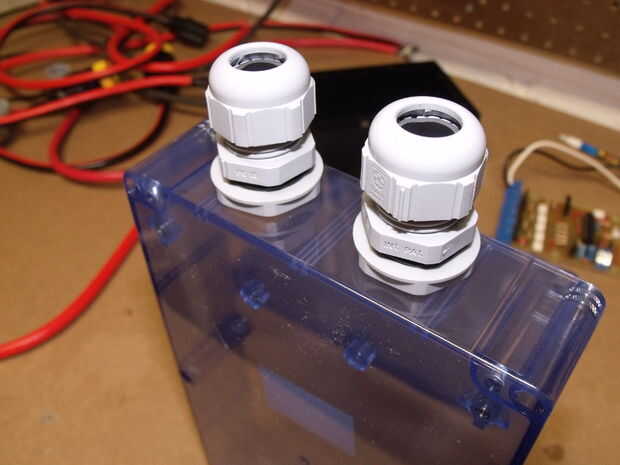

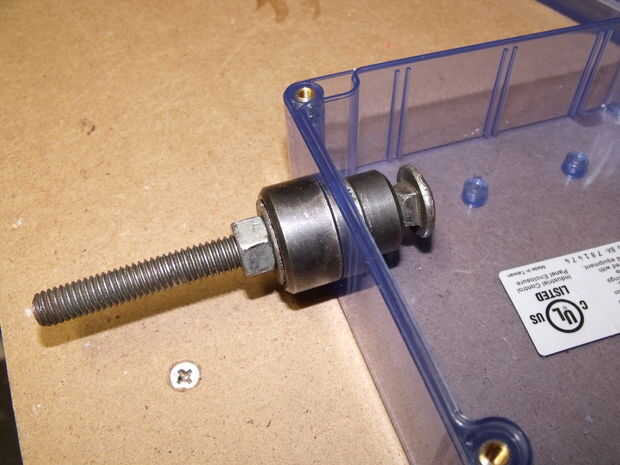

Para perforar los agujeros para las glándulas, utilizo un golpe herramienta (ver video). Esto es una gran herramienta para golpear los agujeros limpia poner las glándulas en el. Usted podría utilizar una broca de barrena o broca, pero puede ser rugosa. Gastar el dinero de un golpe hacia fuera de la herramienta. (McMaster-Carr tiene muchos tamaños: http://www.mcmaster.com/#knockout-punches/=a0akhy.)
Que perforar un orificio separado para el pulsador activar el modo de 'spin'. Este cable es nada más que el cable del altavoz que corre hacia la carretera. La sellé con algún silicón de RTV para ayudar a mantener un sello hermético. (Sí, técnicamente, reducido el cuadro cuando hice esto.)
Instalar cables y Arduino

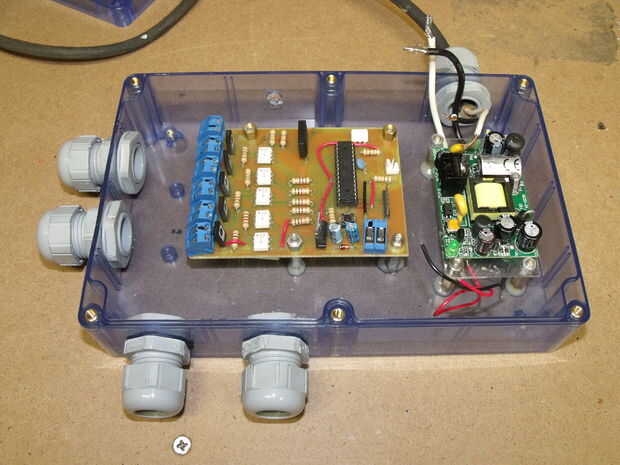

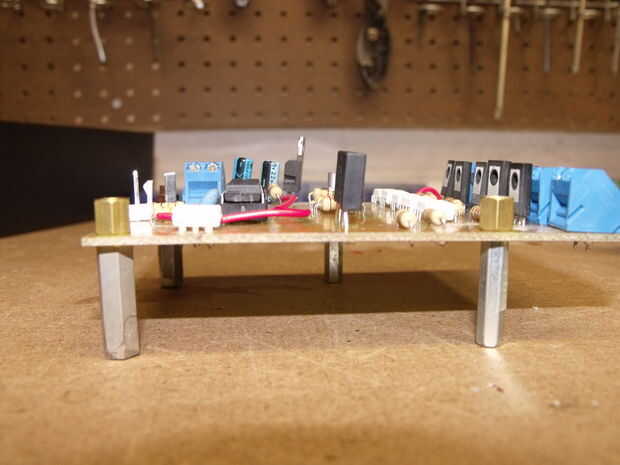

Usted querrá mantener que su Arduino y su fuente de alimentación en el lugar. I reducir algunos postes separadores y había pegado a la caja. No lo más seguro en el mundo, pero funciona.

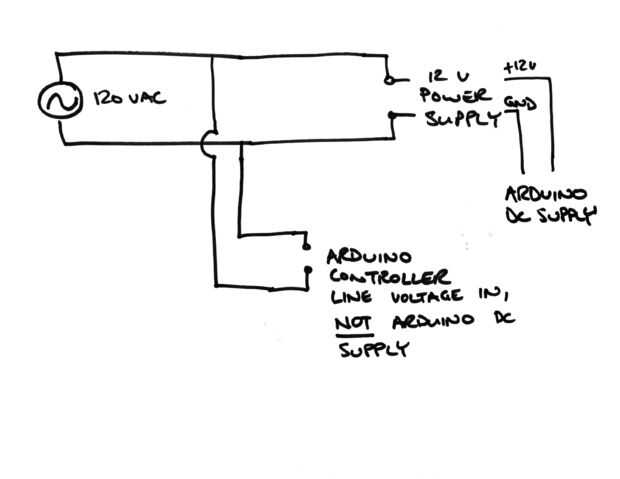

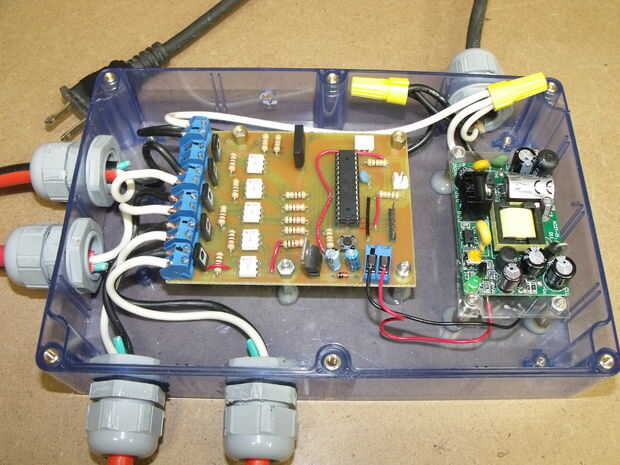

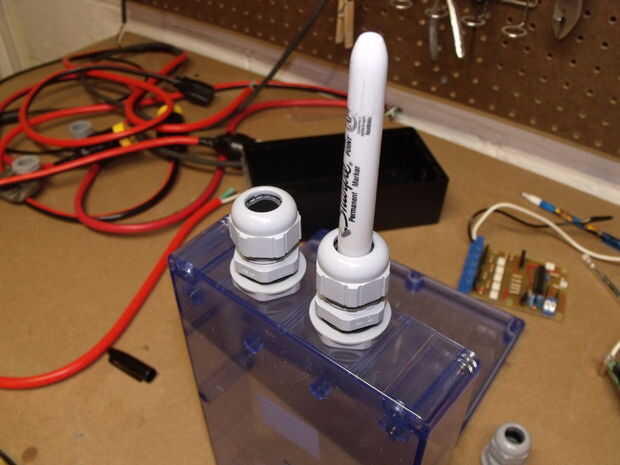

Conectar los cables para las tomas de luz de la cuerda a la placa de circuito y apretar las glándulas. Conectar los cables para tu pulsador activar el modo de centrifugado. Debe aprovechar de la línea de CA para alimentar el regulador de voltaje de línea (lo que impulsa las luces) y la fuente de alimentación (lo que impulsa el Arduino). Ver el esquema abajo.
