V1.0 (Drone It Yourself) Kit DIY (5 / 9 paso)

Paso 5: La electrónica

Todos de la electrónica (aparte de los motores por supuesto) van dentro de la caja.

Usted necesitará los siguientes componentes:

4 x Motor
1 x kit de hélice (2 veces a la izquierda y girar a la derecha 2 veces)
1 x paquete de accesorios de hélice
4 x ESC (control electrónico de velocidad)
1 x receptor de Radio (con un mínimo de cuatro canales)
1 x controlador de vuelo
Ver la que paso de este instructable para los componentes utiliza.

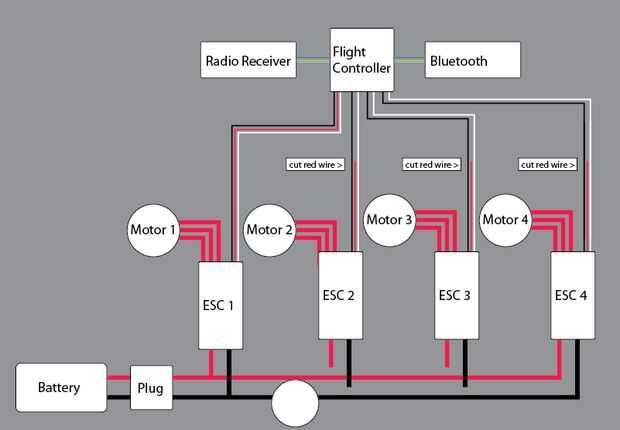

Básicamente, el circuito es algo como esto (vea la imagen para una visión general):

El enchufe de la batería se conecta a todos los CES. Cada salida está conectado a un motor por sus tres cables gruesos. De lo los alambres finos (alimentación, tierra y señal) ir a los pines de salida del controlador de vuelo. Esto proporciona el controlador de vuelo con el poder y la salida con una señal del controlador. La ESC en el controlador a partir de la uno conectado al motor delantero izquierdo, luego la parte delantera derecha, justo detrás y termina con la parte posterior izquierda.

Dependiendo el hardware real, sería mejor no tener cuatro cables de alimentación a su controlador de vuelo (uno de cada ESC). Es mejor prevenir que lamentar, para cables de cortar todo, pero uno de la energía fina de los CES (otra vez, véase la imagen).

El receptor está conectado a la entrada de la flightcontroller, que el receptor también proporciona poder. Lo que tienes que conectarlo podría ser diferente para cada controlador, así que consulte el manual.

Si su controlador de vuelo lo soporta, puede conectar un módulo bluetooth opcional para conectar al controlador sin cable. Realmente le aconsejo conseguir un controlador de vuelo que apoya esto, ya que permite cambiar la configuración del controlador sin tener que abrir la caja cada vez.

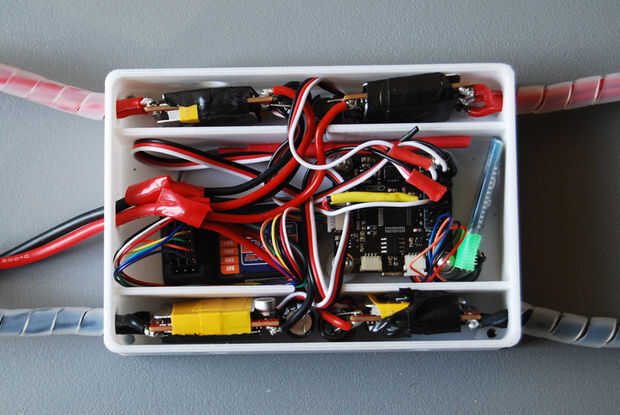

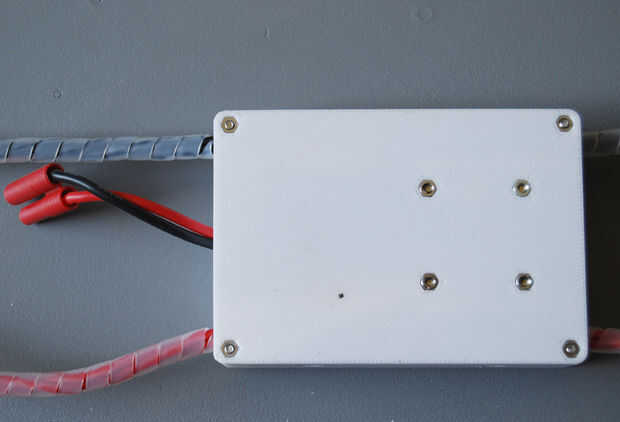

Cuando termines, todo puesto dentro de la caja. Poner las tuercas de M3 en los agujeros en la parte inferior de la caja y poner los tornillos de la parte superior. Asegúrese de comprobar que la parte delantera del controlador de vuelo está apuntando hacia la dirección que desea volar y al cerrar la tapa, compruebe si la flecha en la parte superior también apunta en esta dirección.

En este punto, podrá dejar sus motores de girar (Asegúrese de no colocar cualquier hélices!) para ver si están girando en la dirección correcta. Los motores frente de izquierda y derecho trasera tienen que mover hacia la derecha, los otros dos hacia la izquierda (esto también se indica en la tapa de la caja). Si un motor no gira correctamente, sólo tiene que cambiar cualquiera de las dos de los tres cables.

Cuando terminé, solía algún abrigo blanco Mantenga los cables juntos.
