Utilizando el regulador de Boost chip 5V

potencia sus proyectos Arduino con 2 pilas "AA".

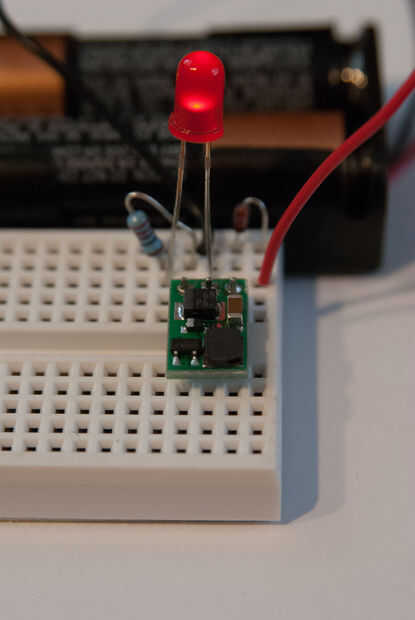

Recientemente trabajé en un proyecto que requiere un Arduino ser alimentado por 2 pilas "AA".

Otra vuelta de tuerca fue que espera el usuario para proveer e instalar las baterías en un portapilas 2 "AA" cuando querían para encender la unidad. Allí donde varias cuestiones a la dirección, incluyendo la posibilidad del usuario de instalar las baterías al revés e impulsando la 3V de las baterías en 5V requeridas por el Arduino.

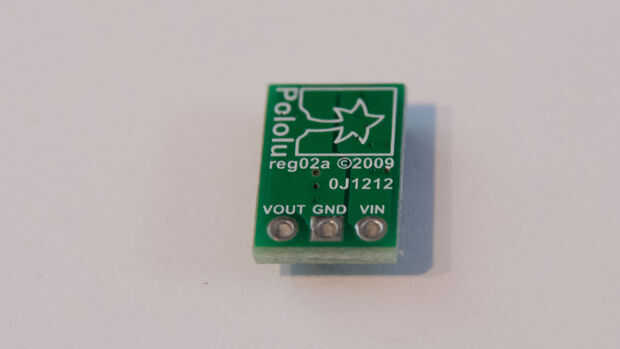

Entrar en el regulador de Boost de 5V de Pololu. Desde el sitio web de chip: "este regulador boost extremadamente compacto genera 5 V de tensión tan bajas como 0.8 V y ofrece hasta 200 mA, lo que es perfecto para alimentar 5V pequeños proyectos de electrónica desde 1 a 3 NiMH, NiCd o pilas alcalinas o de una célula de iones de litio solo."

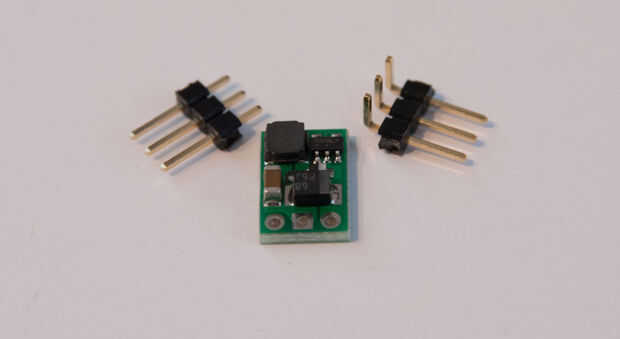

Naves con una tira de cabecera recta masculina y un ángulo recto masculino encabezado para montaje horizontal o vertical.

El objetivo de aprendizaje es obtener un conocimiento de trabajo de la Pololu regulador 5V impulso proyectos Arduino.

Si usted está interesado en el dispositivo que hemos construido, es un Arduino portable basado en lector de RFID utiliza para el juego de Geocaching y su llamado un RFIDuino.

Lista de partes:

1 - chip regulador de Boost de 5V
2 - sin soldadura Breadboard
3 - una fuente de voltaje menos 5V entonces. Estoy usando un soporte de la batería "AA" 2 con 2 pilas AA estándar (3V)
4 - LED
5 - pequeño resistor limitador actual
6 - diodo de uso general
