Utilice un ATTiny $1 direccionable LEDs RGB (4 / 6 paso)

Paso 4: Probar el bosquejo de Blink

Conectar el programador y empezar a Arduino.

Por defecto el ATTiny funciona a 1Mhz. Para utilizar las luces direccionables, necesitamos poner los fusibles a 8 o 16Mhz.

En Herramientas -> tabla, seleccionar

ATTiny85 8Mhz (oscilador interno) o ATTiny85 16MHz (PLL interno), luego en herramientas seleccione Grabar Bootloader (sólo deberás hacerlo una vez por chip).

WS2811 píxeles trabajan ATTiny de dos velocidades. 8Mhz está bien para la mayoría de las cosas y le ahorrará un poquito de poder. El perfil de 16Mhz tendrá habilitada la detección de brown-out y se corte en 4.3V. Si va a funcionar las luces de menos de 5V, utilizar siempre el perfil de 8Mhz. Leer más sobre fusibles de microcontrolador y detección de brown-out.

Una vez hecho esto se le puede tratar de subir un dibujo para asegurarse de que todo funciona correctamente.

Elegir ejemplos -> básico -> Blink

Cambiar el pin del LED de 13 a 4.

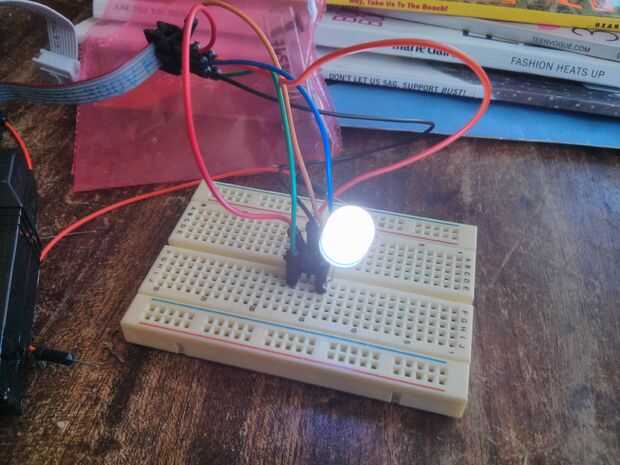

Conectar un simple LED, el extremo positivo al pin digital 4 sobre el ATTiny y el negativo a tierra.

Carga y usted debe tener un LED blinky!
