UT203 con salida del osciloscopio (2 / 3 paso)

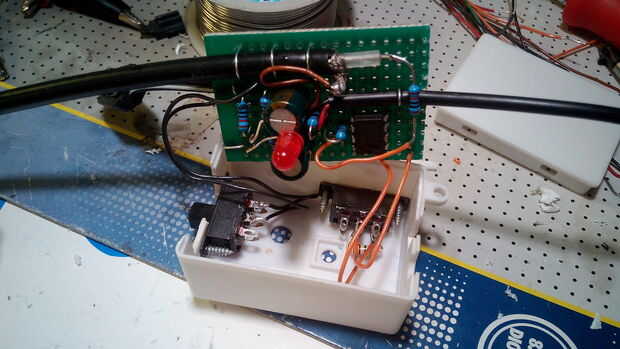

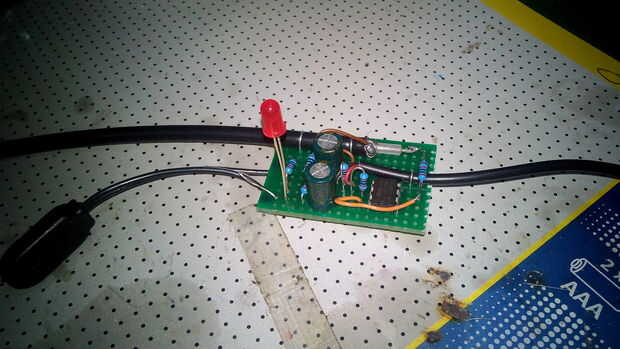

Paso 2: Construir circuito de amplificador operacional

Circuito de amplificador operacional es confiar simple. Se puede utilizar cualquier op-amp. Porque tienes positivo y negativo

flujo de corriente a través de "abrazadera" tienes que construir carril dual op-amp circuito. Cuando hay 10A corriente que fluye a través

prueba cable, solamente salida de 10mV de "pinza". OP-amp impulsará que el voltaje por el factor 10 x (o 100 x factor)

y tendrás que 0.1V. En caso de que hay flujo de corriente en sentido contrario de "pinza" será - 10mV, op-amp también impulsará que el voltaje por el factor de x 10 (o 100 x) y el resultado será - 0.1V.

El factor de ganancia es controlado por interruptor "S2". Cuando el interruptor está en OFF posición ganancia es 100 x. Cuando interruptor "S2"

Es en el factor de ganancia de posición es 10 x

El LED rojo está sólo allí así que no olvide apagar la fuente de alimentación del amplificador operacional.
