Uso cc3000 de TI con 1284 p (3 / 5 paso)

Paso 3: Conectar el cc3000...

Algunas cosas que son importantes tener en cuenta...

Hay una gran variedad de pernos que puede ser utilizado para el cc3000. Sin embargo parece ser un código hecho en la biblioteca para el pin CS. Si desea utilizar algo la otra entonces pin10 (que también pasa a ser RX1) entonces usted tendrá averiguar.

De lo contrario el sólo otro pin que es imprescindible es el pin IRQ. Esto se debe conectar a uno de los tres pines de interrupción.

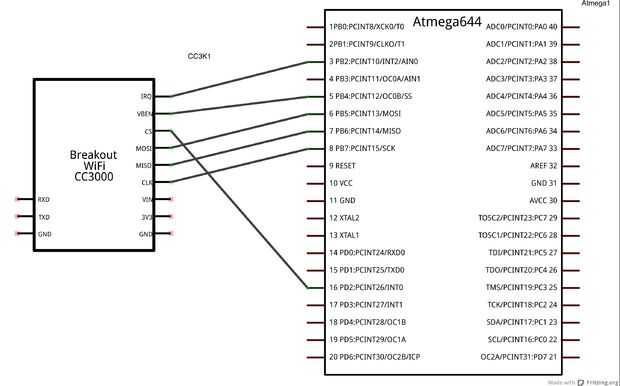

Como se puede ver elegir int2 (D2 a la "poderosa p 1284 con Optiboot" perno asignación) para mi pin IRQ, D5 para mi pin de habilitación (también llamado VBAT) y D10 para mi pin CS.

Una vez más, estos pines pueden variar si utilizas un gestor de arranque diferente con una asignación de pines diferentes.
