Paso 1: El circuito
El circuito es muy sencillo utilizando sólo algunos componentes discretos.
El funcionamiento es simple, lo conectas al puerto USB, si está bien, el LED verde se ilumina en toda su intensidad y tendrás un mensaje de su sistema operativo diciendo que un USB dispositivo ha detectado. Si se invierte la polaridad del LED rojo se enciende en toda su intensidad. Otras causas de combinación encienden uno de los dos LED pero muy tenue.

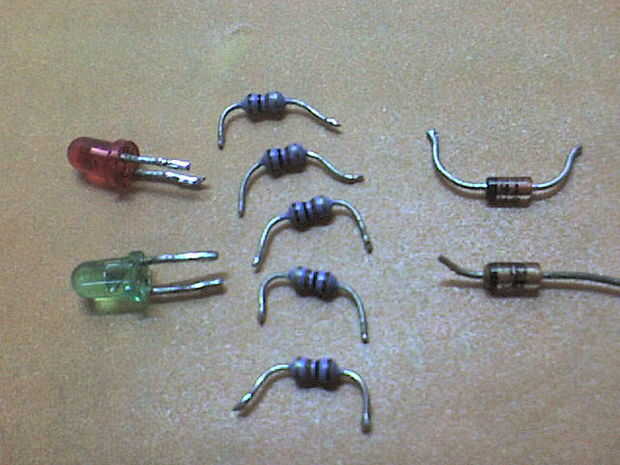

Se necesita:
El PCB (ver paso 2)
El conector USB (ver paso 3)
Dos resistencias de 22K
Resistencia de 1 k
Una resistencia de 100 ohm
Resistencia de uno 1.5 k
Un Diodo zener de 3v3
Un diodo 1N4148
Dos leds (verde y rojo)

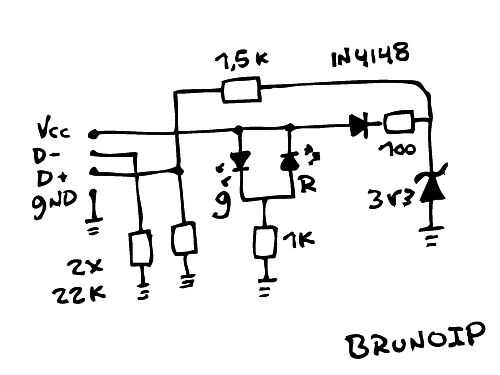

El diagrama fue extraído de este foro (en Español): http://www.ucontrol.com.ar/forosmf/proyectos-en-general/probador-usb/
