USB ratón hecho por un Wii Nunchuck (3 / 4 paso)

Paso 3: Creación de un prototipo en protoboard

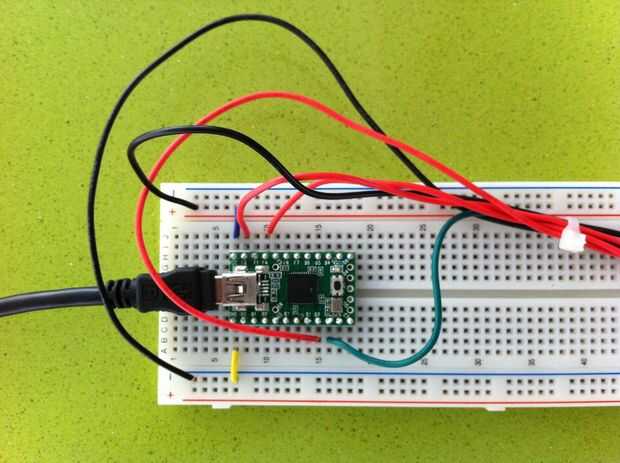

Como buena práctica debe siempre prototipo de su proyecto en un protoboard. La Teensy 2.0 viene con los pernos de encabezado opcional haciendo prototipos de una brisa. Conectar el controlador Teensy a las entradas del controlador de Nunchuck de la siguiente manera:

Teensy Nunchuck
Suelo de tierra (cada potenciómetro y botones)
+ 5V 5 voltios (cada potenciómetro)
Salida del potenciómetro de eje x F0
Salida del potenciómetro de eje y F4
Botón C D2
Botón Z D3

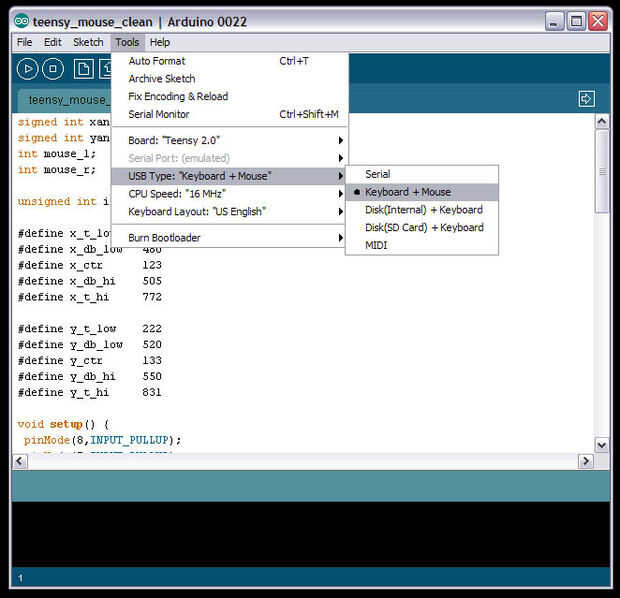

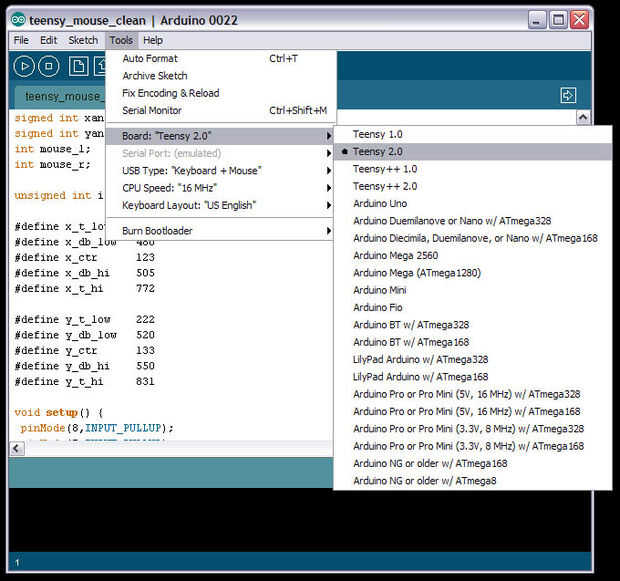

Una vez que has conectado todo según la tabla anterior, estarás listo para programar. Además de poner el código adjunto en la ventana de Arduino, asegúrese de que la configuración es correcta para este proyecto. La Junta debe ser identificada como "Teensy 2.0" y el USB tipo "Teclado + ratón".

Cargar el código y presione el botón de reset en el Teensy. Jugar con el joystick y dos botones para confirmar que todo está trabajando la manera que debería. Un simple error sería mezclar las direcciones X y Y o los botones C y Z, pero que puede ser fijado fácilmente cambiando las conexiones en el protoboard (otra buena razón debe siempre prototipo todo).
