USB MIDI controlador (4 / 6 paso)

Paso 4: montaje

Lo primero que debemos colocar en la caja será el enrejado. El son no los agujeros encima de la caja, así que necesitarás hacerlos mismo. Coloque el montaje de la rejilla que te has impreso 3d y con un lápiz dibujar a través de los agujeros en el accesorio. Coge un taladro y perforar cuidadosamente la madera.

La soldadura de 4 alambres de la espaldera. En SCL, SDA 5v y GND.

Colocar la membrana, la rejilla y el montaje dentro de la caja. Poner tornillos por los agujeros que has hecho y a través de los orificios de la grifería. Si el tornillo es demasiado grande para el a través de la fuerza o hacer los agujeros de la conexión más grande perforando a través de ellos.

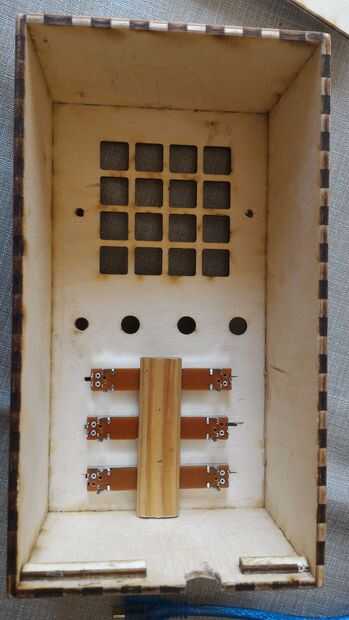

A continuación en el centro de los agujeros de las macetas de diapositiva taladrar dos orificios pequeños. Poner la diapositiva macetas en su lugar y tomar una pieza pequeña pero gruesa de madera de largo suficiente para solapar las ollas de la diapositiva. Coloque la pieza de madera sobre las ollas de la diapositiva y perfore dos tornillos en la madera.

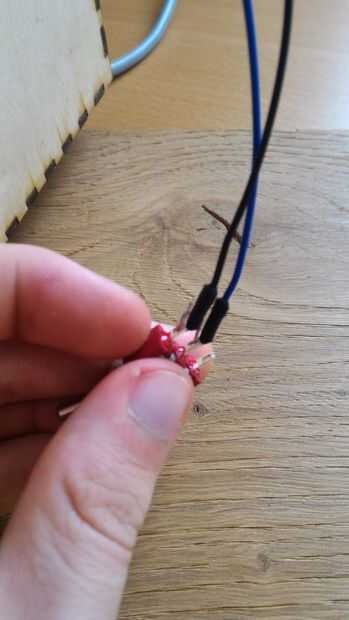

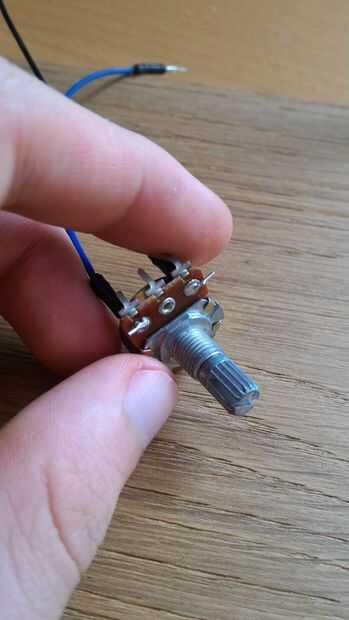

Y finalmente coge la vuelta tres ollas y dos cables de la soldadura. Uno a la izquierda y uno a la derecha. Hacer lo mismo con el interruptor pero uno a la izquierda y uno en el centro. Esto hará que la soldadura después mucho más fácil.

Sacar la tuerca de las macetas y cambiar. Colocarlos en sus agujeros y vuelva a colocar la tuerca.

Pegar las piezas de soporte en la parte inferior de la caja de lado cada uno
