USB color cambiante del árbol del LED (3 / 4 paso)

Paso 3: Encendido del árbol

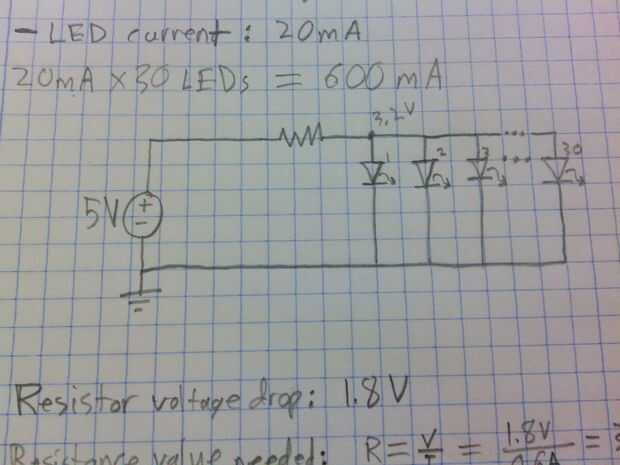

Arriba se muestra el shcematic básico. Es sólo una fuente de alimentación de 5V (el cargador de pared USB) y una resistencia de 30 LEDs en paralelo con los demás.

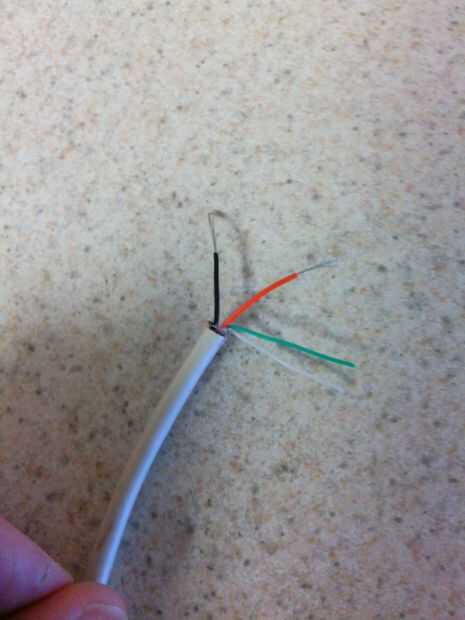

Corte el extremo del cable USB que no va en el cargador de pared. Veremos 4 cables. Alimentación y tierra son los que queremos (rojo y negro), así que corte los otros. Pele los extremos de los cables rojos y negros con un pelacables.

Para calcular el valor de la resistencia a utilizar, siga estos cálculos. Si no desea meterse en cálculos, sólo tiene que utilizar los mismos componentes como yo y usted va a estar bien.

Cálculos:

Sabemos de la hoja de datos del LED que la tensión directa V 3.0-3.4. Supongamos que 3.2.
La fuente de alimentación es de 5 V.
La caída de tensión de la resistencia debe ser de 1,8 voltios (3.2 5 = 1.8) (Ley de voltaje de Kirchoff de uso)
Conociendo la corriente de cada LED (de la hoja de datos) es 20 mA y 30 de ellos, el consumo de corriente total del circuito es de 600 mA (20 mA x 30 LEDs = 600 mA).
Por lo que la resistencia tiene una tensión de 1,8 V y una corriente de 600 mA (0,6 A).
Usando la ley de Ohm, (V = I * R), resolver para la resistencia: R = V / I = 1.8V/0.6A = 3 ohmios.

Por lo tanto nuestra resistencia debe ser 3 ohmios. Hay una corriente que fluye a través de ella también aunque, así controlamos mejor la cantidad de energía que se disipa a través del resistor.

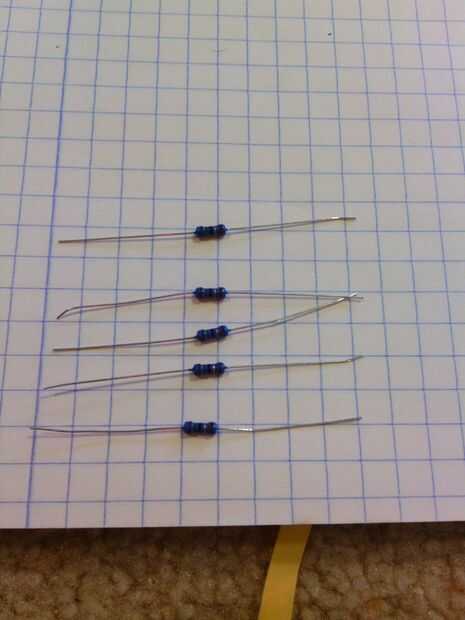

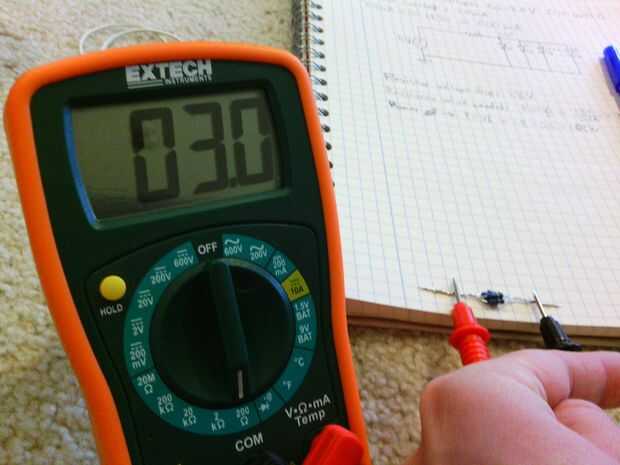

Potencia = Voltaje * corriente = 1.8V * 0.6A = 1,08 vatios. Puesto que las resistencias que tengo son resistencias de 1/4 W, no haría uso 1 de ellos (la resistencia probablemente quemará). Para resolver este problema, podemos utilizar una combinación paralela de resistencias a la potencia nominal. He utilizado 5 15 resistencias de ohm en paralelo. Utilizando la fórmula 1/Rt = 1/R1 + 1/R2 + 1/R3 + 1/R4 + 1/R5, solucionar para Rt y es 3 ohmios, pero la potencia es ahora 1,25 vatios, así que debe ser capaz de manejarlo.

A Asamblea:

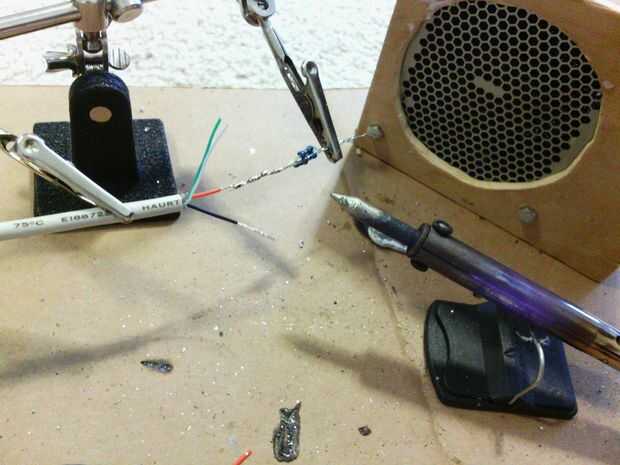

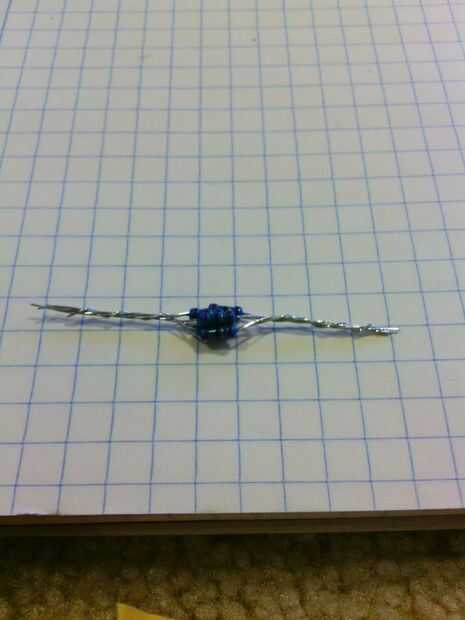

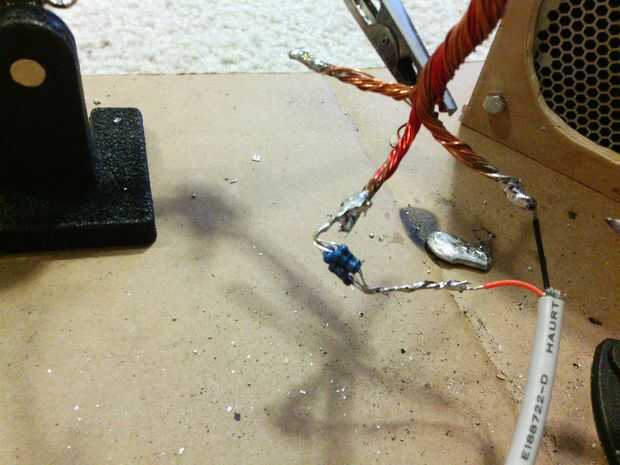

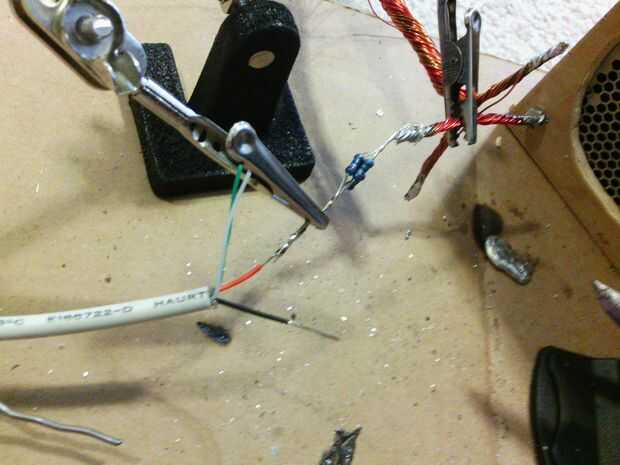

Tome las resistencias del ohmio 5 15 y trence los extremos. Soldar los extremos entre sí. Soldadura 1 final para el cable rojo que sale el cable USB y el otro extremo a uno de los dos rojo "raíces" del árbol. Ahora, suelde el cable negro del cable USB a uno de la naranja "raíces" del árbol. El circuito debe ser completa excepto los LEDs ahora.
