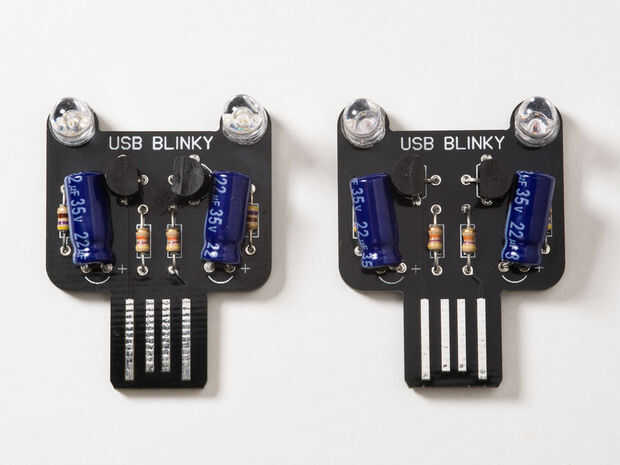

USB Blinky (4 / 5 paso)

Paso 4: montaje

Montaje es muy sencillo. Creo que es perfecto para principiantes.
Sin embargo si eres completamente nuevo en soldadura, puede hacer un poco de práctica antes de montar el USB Blinky.

Empezar a soldar primero los pares de bajo perfil - prueba de soldadura en este orden:

  1. Resistencias - doblar las puntas, insertar en los agujeros en la PCB, voltee la placa y soldadura.
  2. Condensadores - doblar el cable en la parte inferior del cuerpo, observando la polaridad. Plomo más larga es el positivo (+).
  3. Transistores - coincide con la forma de ellos con la marca en el PCB. Doblar las puntas para los agujeros. De la soldadura.
  4. LEDs - ver otra vez la polaridad. Plomo más largo va en el agujero con el botón cuadrado. También puede utilizar la forma de LEDs y la marca en el PCB para identificar la orientación. (Un lado del LED es plano)

Ahora cuidadosamente examine los empalmes de la soldadura - bajo buena iluminación y usar lupa si es necesario. Fijar si tienes pantalones cortos o inseguras juntas.
