Usar Arduino debido a programar y probar ESP8266 (2 / 5 paso)

Paso 2: cableado

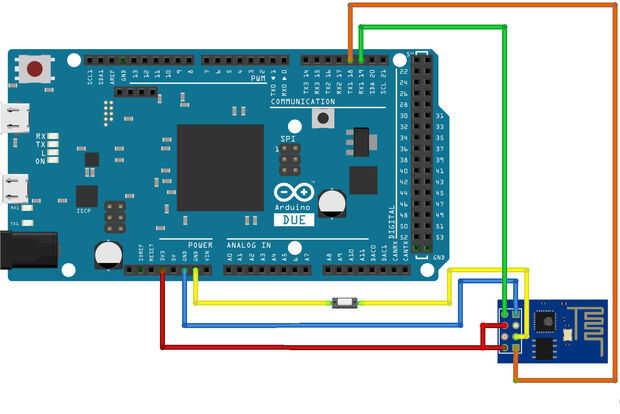

El cableado es bastante simple. Si utilizas un switch puede preparar el cableado para programación y monitoreo serial. El cableado es bastante simple. VCC en ESP8266 va a 3, 3V en Arduino Due. TIERRA de ESP8266 obviamente va a GND en Arduino Due. CH_PD de ESP8266 va a 3.3V. RX de ESP8266 va a TX1 en Arduino y el TX de ESP8266 va a RX1 en Arduino. GPIO0 está conectado a GND para programación o desconectado Si sólo se está ejecutando el software.
