Usando el descubrimiento análogo para depurar la lógica Digital (10 / 18 paso)

Paso 10: Enchufe tres 6 Pin Headers en un protoboard

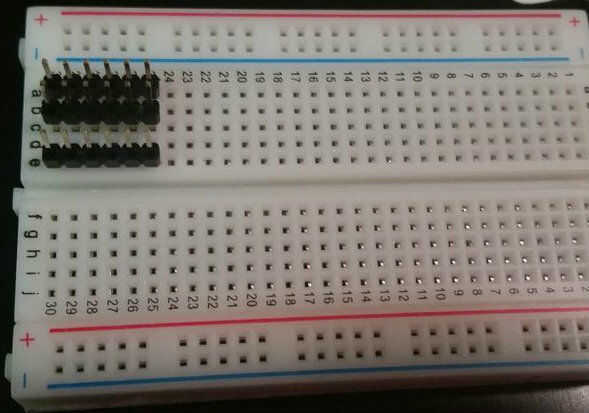

Tomar tres 6 pin headers y enchúfelos en el protoboard como se muestra.
