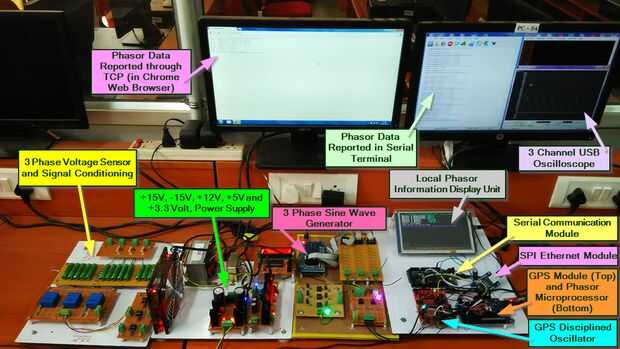

El Hardware es básicamente Arduino debe hacer el cómputo de fasor con un punto 50 DFT sobre una ventana de muestreo que cubre un ciclo. El módulo GPS proporciona fecha y hora UTC y la plse 1PPS se utiliza para la sincronización. Yo he codificado un Arduino Mega para generar tres sinusoides, de buscar una tabla de 1024 muestras, con fase de 120 grados aparte, aunque el primer circuito que se muestra puede conectarse directamente a una fuente de alimentación de CA de tres fases, pero no hay flexibilidad en el cambio de la frecuencia o fase para poner a prueba la PMU para diferentes condiciones. La pantalla LCD está impulsada por otro Arduino Due con la ayuda de biblioteca UTFT, porque este particular LCD es bastante lento para actualizar la pantalla. Del mismo modo el módulo Ethernet y la comunicación Serial que se muestra en el video está siendo manejado por otro Arduino debida. Y por supuesto, después de algunos mejor configuración de hardware y optimización de código, el número de los microcontroladores se utilizan puede reducirse a un Arduino Due sólo para el procesador de PMU, tal vez pondré como mi próximo objetivo. Publicaremos todos los pasos y los esquemas después de completar el proyecto.
