Unidad de efecto de Audio anacrónico: Trémolo (1 / 9 paso)

Paso 1: Plato disco ensayo y error

Hubo dos grandes puntos de fricción con este proyecto que involucró a múltiples fracasos y cambios de plan. El plato que hace girar el conjunto altavoz fue la primera de ellas, y aquí fueron criterios de:

  • Debe ser inaudibles como sea posible para evitar ruidos de motor/engranaje/controlador siendo recogido por el micrófono de condensador
  • Debe tener una velocidad de giro de al menos 180 rpm para el efecto deseado
  • Debe tener un cojinete de empuje o de otra manera para soportar el peso de la columna y evitar carga lateral
  • Debe tener alguna forma de acomodar el conmutador/anillo deslizante para obtener señal de audio al altavoz

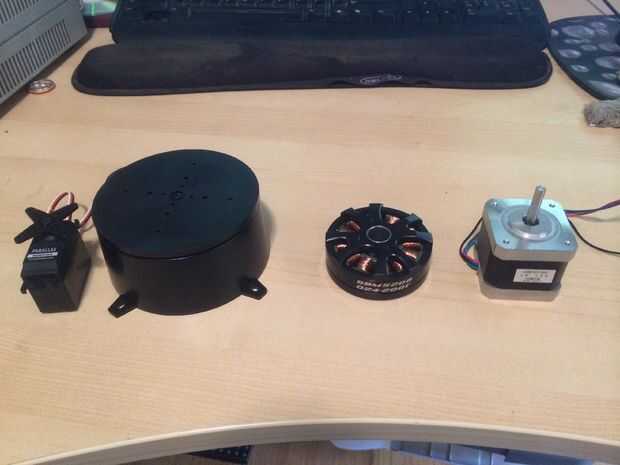

He probado algunos enfoques diferentes como se muestra en la imagen de arriba. Giradiscos tracción directa la izquierda estaba equipado con un servo extra rápido, pero era increíblemente ruidoso. Podría haber posiblemente disparé el servo completo de grasa a la tranquilidad un poco, pero finalmente se habría secado para arriba y a partir de chillando otra vez. También, los rodamientos de bolas que se montó el plato eran bastante fuertes. Finalmente, el servo montado directamente debajo del centro del significado de plato no podía usar el anillo de resbalón que planeé en.

Lo siguiente era utilizar un motor sin escobillas como el centro de uno en la imagen. Estos motores de cardán eje hueco serían perfectos para el anillo de resbalón y serían un ajuste fácil para el montaje del eje. Lamentablemente, en las 200 vueltas por la pierna, cog horriblemente cuando se intenta conducir a una velocidad considerable. Motores sin cepillo de la propulsión por otro lado quieran girar 10 x la velocidad que necesitamos para el trémolo. Huelga dos.

Finalmente, Paolo (otro aire y recurso increíble) me señaló ServoCity donde pude finalmente armar un plato accionado por correa. Después de un fallo rápido con otro servo de alta velocidad equipado con una polea para correa-conducen, terminé usando un motor de alta velocidad paso a paso desde el equipo de impresión 3-d de chispa. En la configuración final, yo renunció a un poco más pequeño motor paso a paso de RepRap fue totalmente lo suficientemente rápido y sólo un leve gemido que se redujo con aislamiento de caucho de la base de madera.

La segunda foto de arriba muestra un paso a paso de panqueque motor, mientras que no tiene suficiente par para obtener el sistema de impulsión de correa en movimiento, son super perfil bajo y voy definitivamente se incorpora en otro proyecto en el futuro.
