Unboxing el escudo ADRC

En este Instructable demostramos cómo unbox un escudo ADRC y ejecutar la aplicación 'ledonoff' que viene instalada en él. El paquete contendrá uno o más escudos (dependiendo de que uno de pedido) y un hub. Usted debe saber que no contiene una placa de Arduino. Usted tendrá a la fuente de uno de ellos por separado.

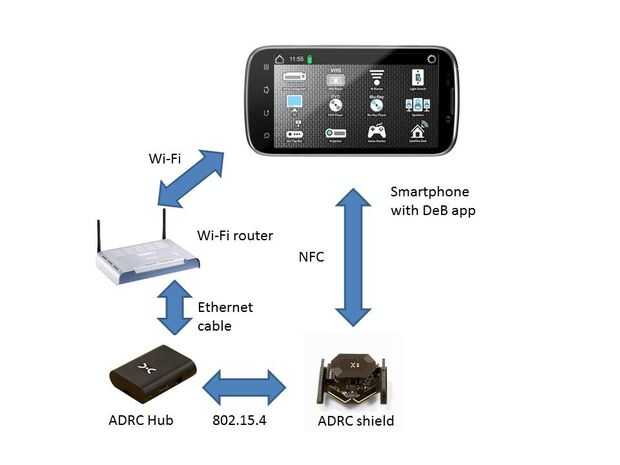

El escudo de ADRC es uno de los consejos de desarrollo disponibles para la plataforma ADRC. Este sistema tiene tres partes principales:

  • La aplicación de DeB para tu smartphone
  • El escudo (y biblioteca)
  • El centro de

La aplicación de DeB está actualmente disponible para Android y Linux. Se espera que esté disponible para dispositivos iOS septiembre 2015.

El escudo tiene dos radios que sirven a diversos propósitos. La primera es una radio de NFC (Near Field Communication) que permite utilizar su teléfono para (debe tener NFC). Este grifo pares el escudo (y proyecto) al concentrador por lo que se puede controlar desde el teléfono. El segundo es un 802.15.4 radio que es similar al Bluetooth pero tiene mayor alcance que el Bluetooth y utiliza menos energía que Wi-Fi; por lo que es ideal para aplicaciones con pilas.

El cubo se traduce entre el Wi-Fi en su teléfono y el 802.15.4 radio en el escudo. También ejecuta un servidor de dispositivo avanzado que permite la comunicación entre múltiples dispositivos y la aplicación de teléfono DeB confiable. También proporciona servicios de almacenamiento en caché para hacer uso de la red lo más eficiente posible. Para usuarios avanzados, proporciona una interfaz de red de TCP/IP que permite a las aplicaciones en red ser desarrollado para él.

Para desarrollar el código de Arduino para comunicarse con la pantalla muy fácil, hemos desarrollado una librería de Arduino que se puede descargar. La biblioteca viene con algunas aplicaciones de ejemplo que demuestran cómo usarlo.

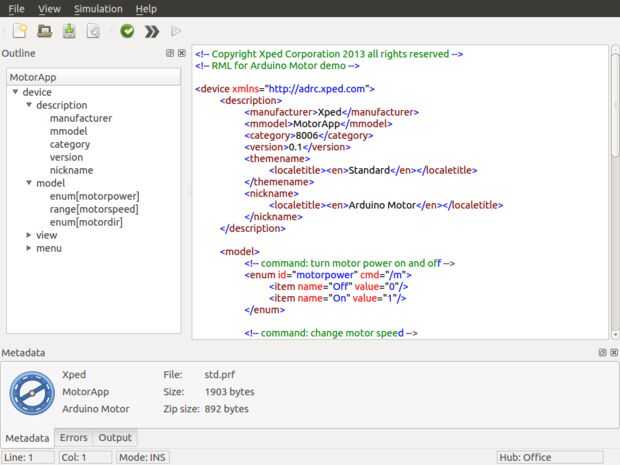

Desarrollo de una interfaz de usuario para sus proyectos es realizado usando el lenguaje RML que es un lenguaje de descripción de dispositivo basado en XML. Desarrollamos el IDE de equinoccio que hace más fácil escribir, depurar y probar RML. Desarrollas la RML usando el IDE y una vez que estés feliz con él, usted puede cargar el archivo resultante de RML al escudo desde el IDE. El archivo es enviado a través de la radio y almacenado en el sistema de archivos en el escudo. Una vez que esto sucede, la aplicación de DeB en el teléfono puede controlar su proyecto.

Estamos haciendo otro Instructable para ayudarle a configurar y utilizar equinoccio para modificar una interfaz de usuario.
