Una Simple Introducción a los transistores y PWM (modulación por ancho de pulso) (3 / 6 paso)

Paso 3: Conectar el Transistor, el ventilador y el equipo

Tenga cuidado! Dibujo demasiado actual del puerto LPT o alta tensión se conecta al puerto LPT lo destruirá. Sólo conectar pines de señal!

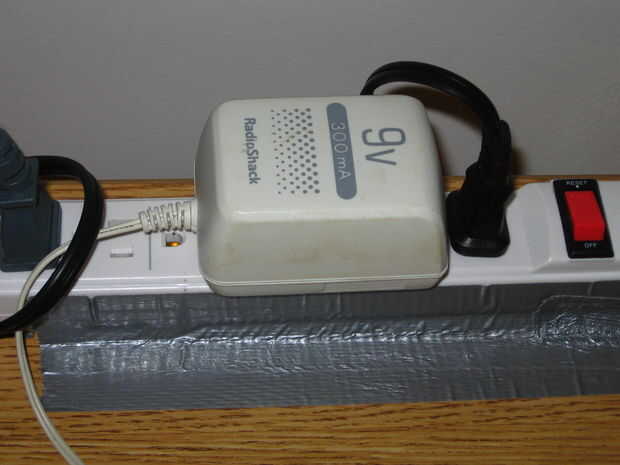

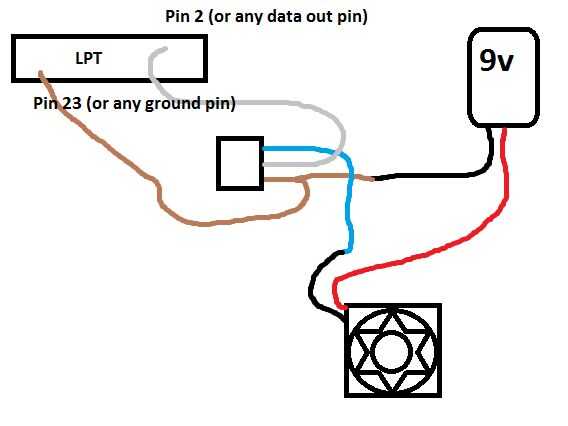

Para este paso, estoy usando mi Junta de transistores, un transformador de 9V y un ventilador de PC (12V) para conectar el ventilador a la PC. Tengo la base (cable blanco) conectado al pin 2 del puerto LPT, el colector (cable azul) conectado al cable negativo del ventilador, cable positivo del ventilador conectado al cable positivo de la fuente de alimentación, el cable marrón a uno de los pines de tierra de puerto LPT y el otro cable marrón al cable negativo de la fuente de alimentación.
