Una mesa Arcade DIY con frambuesa Pi (5 / 14 paso)

Paso 5: Juntándolo todo

Con la caja de control de joystick completada el siguiente paso es montar el resto de la tabla (menos la mesa). Pensamientos y consejos en este paso:

  • Enmarcado hacia fuera el interior de la tabla de la misma manera como lo hice para la caja de control usando 1" recortar para ocultar todos los tornillos y para proporcionar fuerza adicional. Aunque no se muestra a continuación, puede ver la estructura interna en algunas de las fotos del paso 11.
  • En lugar de a inglete las esquinas de la mesa, diseñé los dos extremos de la mesa para extender hacia fuera - esto es mucho más fácil y tiene un aspecto retro cool que
  • Para cortar el inserto de la caja de control de joystick en la parte delantera de la tabla I simplemente establece la caja de control en la pieza frontal y cuidadosamente trazada hacia fuera y cortar con mucho cuidado con mi rompecabezas (asegurándose de cortar dentro de la línea como el espesor de la hoja de rompecabezas haría el corte demasiado grande)
  • Usé un montón de las abrazaderas de la barra para montar con longitud decente plana de tornillos de cabeza de la estructura interna. También utilicé mi Kreg jig para conectar los extremos hacia abajo cerca de las patas de la mesa (ver imagen).
  • Durante este paso, asegúrese de usar su escuadra de carpintero para asegurarse de que la mesa esté montada como a cuadrado como sea posible

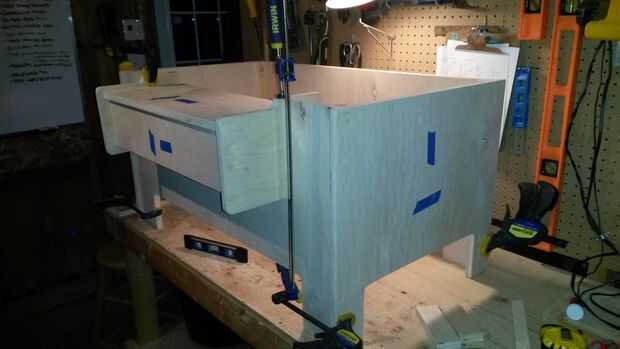

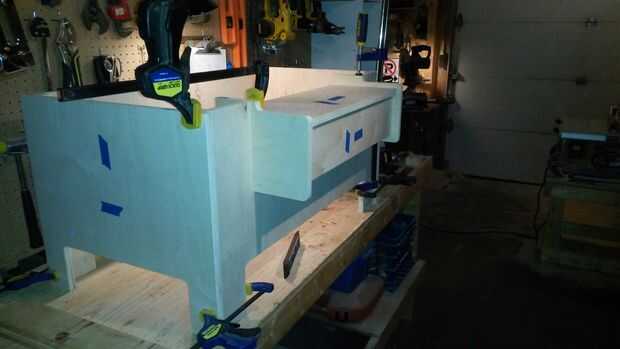

  • Como se muestra en las fotos, este es el paso donde tus las abrazaderas se utilizan mucho para mantener las piezas juntas mientras aprieta.
  • Este paso puede realmente ser hecho de muchas maneras, así que ser creativo - sólo necesita para asegurarse de que la tabla es muy sólido cuando haya terminado. Tiendo a ingeniero sobre todo construir, pero que es mejor que tener algo que es inestable.
