Una máquina Simple para separadores de perforación (4 / 5 paso)

Paso 4: El mango y el acoplamiento

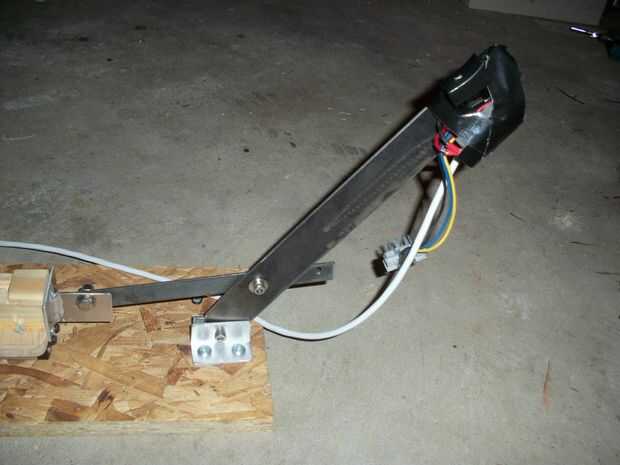

he utilizado dos trozos de ángulo de aluminio para crear un soporte para la palanca de control que se hace de un trozo de acero de calibre 12. Inadvertidamente tuvo suerte cuando instale los soportes y uno lo que es más estrecho al final. Esto tenía el efecto de proporcionar una parada automática de la fricción para evitar que el mango caiga hacia adelante.

Un pedazo de chatarra de aluminio de alguien practicando una soldadura T proporciona un soporte para la parte de atrás del escenario para conectar el acoplamiento de accionamiento y también otro soporte para estabilizar el pedacito de taladro y posiblemente proporcionar cualquier ajuste fino es necesario. Yo simplemente llevó a cabo el soporte con la mano, contra la base y entonces presionado contra la broca para perforar un agujero a la altura adecuada. Unos pequeños soportes en L ayudó a esto Coloque en la base y no son realmente visibles en las fotos.

Poco globo ocular conjeturas y ensayo y error deriva rápidamente el acoplamiento ideal longitud y control de montaje en posición. He perforado unos agujeros en la palanca y montar el ensamble del gatillo del taladro original con unas abrazaderas de plástico. Esto fue cableado con algún desecho del motor y un terminal para conectar a una batería pequeña de 12v. Un poco de espuma tubo aislante y cinta aislante terminado hacia arriba la palanca con un mango cómodo. El MOSFET y el disipador de calor para el control de velocidad pueden verse un poco colgando de la manija en la imagen.
