Paso 1: Hacer una plantilla
Empecé con un pedazo de cartón (cartulina real, es decir, solo capa) de una pieza de embalaje. No use cartón corrugado del tipo utilizado para hacer cajas.
Mina corté en 3 partes después de ver que el grueso de la cartulina (0,44 mm) fue de aproximadamente 1/3 la altura del LED (1,5 mm) que estaba tratando de soldar. Aquí está una parte de 1206, pero esto funciona para piezas más pequeñas también.
Cada pedazo se convertirá en una capa de la plantilla, con un agujero en cada una de las dos capas superiores para mantener el LED.

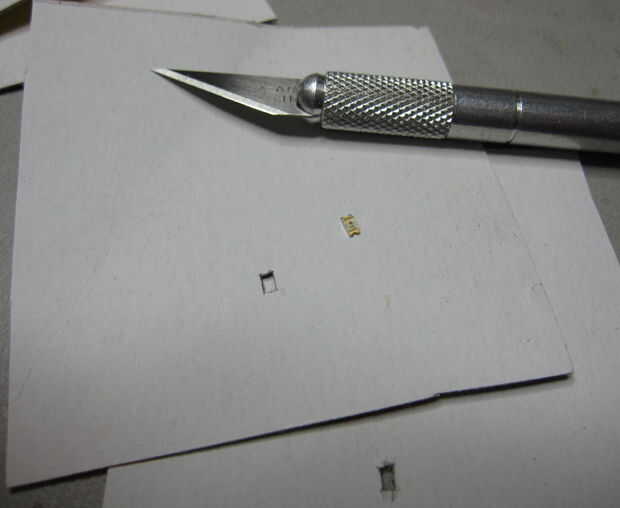

Primero, corte un orificio en dos de las piezas con un cuchillo de la manía aguda. El agujero debe ser sólo lo suficientemente grande como para contener el LED con muy poco juego. La pieza inferior no tiene un agujero y evita el LED caiga a través.

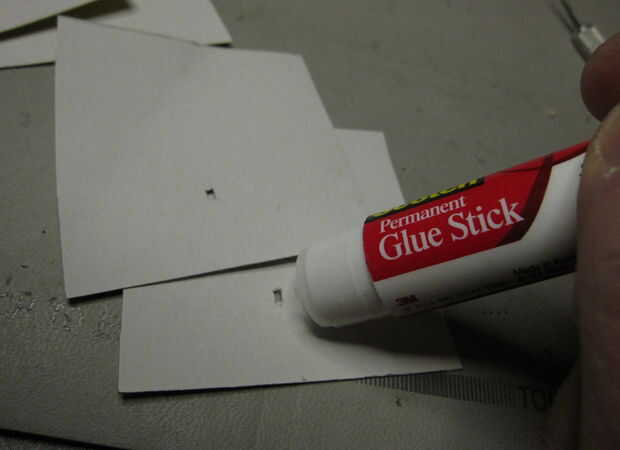

Entonces laminado las piezas usando un palillo del pegamento, alineando los agujeros en las parte superior dos piezas. Presione hasta que el palillo del pegamento ha fijado con los dedos o con un libro pesado.
