Una lámpara de LED Multicolor (1 / 5 paso)

Paso 1: El modelo 3D y cómo imprimirlo

Como dije antes, estaba interesado en empezar a jugar con la impresión 3D, pero no quiero gastar el dinero para comprar una impresora para hacer algunos modelos. Vino a rescatar a ejes 3D. Allí usted puede encontrar a alguien cerca de usted que cuenta con una impresora 3D y con mucho gusto imprimir tu modelo a un precio razonable.

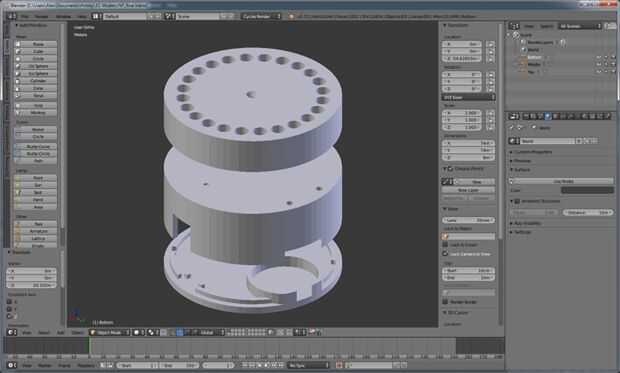

Derecha, necesita un modelo 3D, así que uno creado con Blender. Ese programa es fenomenal ser un software totalmente gratuito. En la parte inferior de este paso, usted puede encontrar el modelo 3D de Blender que se me ocurrió (NP_final.blend). Como se puede ver, está formado por tres partes:

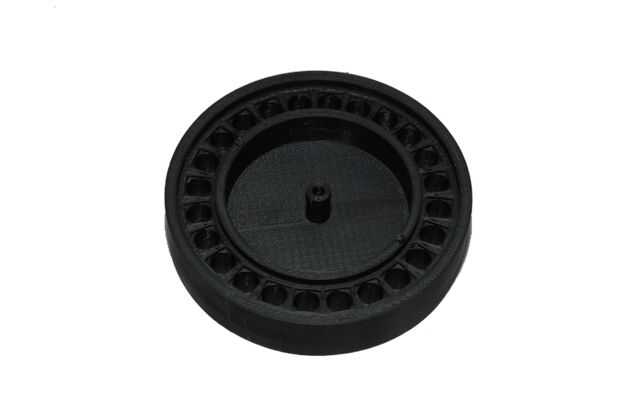

  • la parte superior alberga el anillo de Neopixel y parejas con las barras de plexiglás
  • la parte central alberga el cableado del circuito electrónico y el botón cuadrado

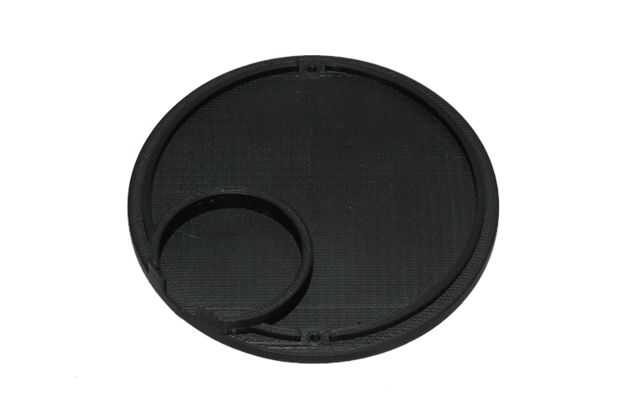

  • la parte inferior contiene el microcontrolador de Gemma y cierra la lámpara

Para poder imprimir este modelo con una impresora 3D, necesita un archivo STL (formato de interfaz de estereolitografía) por cada parte de la lámpara. Se puede exportar en este formato utilizando Blender. Son las que usé en la parte inferior de este paso (PN Models.zip)

Como dije al principio, aprovechó cubos 3D para imprimir mi modelo. El primer centro utilicé hizo un trabajo muy mal. La impresión fue hecha realmente terriblemente. No se han respetado las dimensiones y algunos de los agujeros no estaban más allí. Trató de imprimir otra vez para mí después de se quejó, pero el resultado no fue mejor. Así que mi sugerencia es para que usted tenga mucho cuidado al elegir un centro, porque algunos pueden tener muy poca experiencia con la impresión 3D. Asegúrese de que entienden las tres piezas deben imprimirse precisamente para que luego se pueden montar.

Mi segundo intento de imprimir el modelo tuvo éxito. El Sr. Meloni en ShareMind hizo un gran trabajo. Él mejoró la suavidad de las superficies (generando una falla menor que no me he dado cuenta hasta que reuní la lámpara) y el modelo con su Zortrax con gran precisión. En caso de estar en Roma, sugerimos ir a él para un trabajo bien hecho.

Addendum: muchas personas han hecho el comentario que esta lámpara debe tener una tapa. He creado muy simple y he incluido su archivo STL en el NP_Models.zip, para que quien quiera puede usar. Deliberadamente dejé la tapa de plexiglás bares abren porque iluminan el techo de la habitación con colores fríos cuando la lámpara está encendida.

>> Mira el comentario que hizo ver la tapa adicional impresa y en el trabajo.
