Una guía para controlar cosas con variables de entrada (a través de arduino) (6 / 12 paso)

Paso 6: IDE cable LCD de extensión

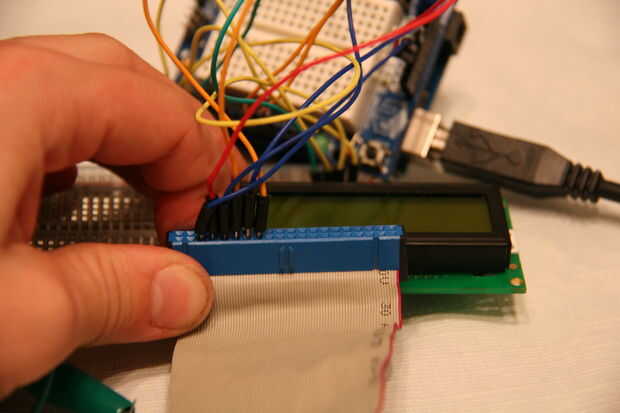

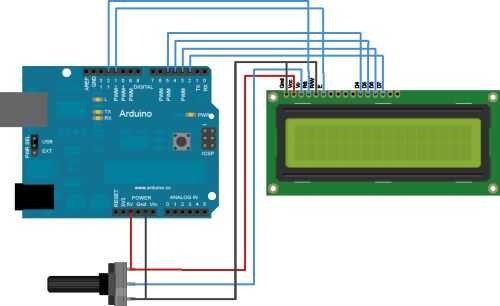

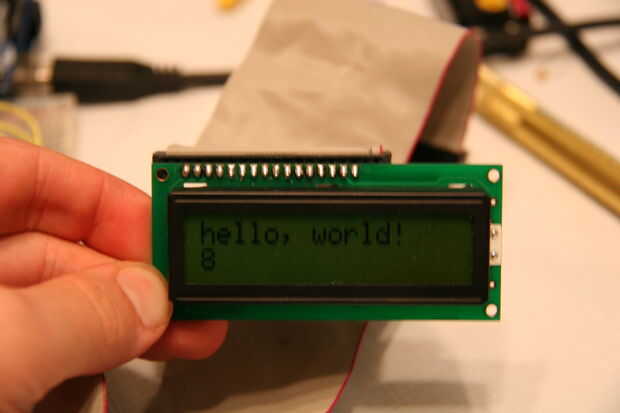

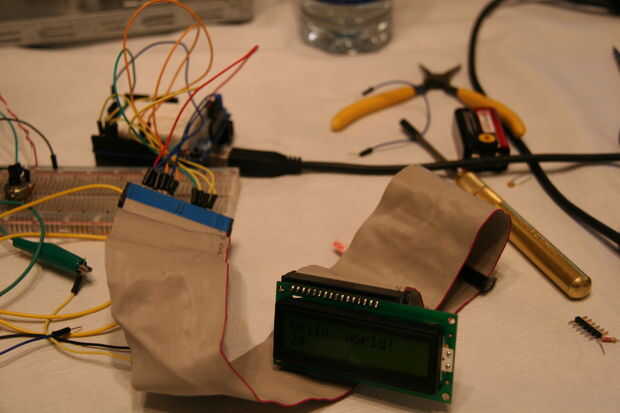

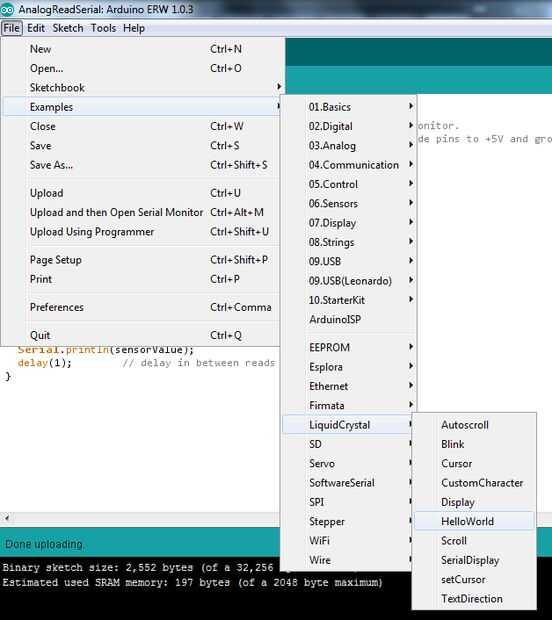

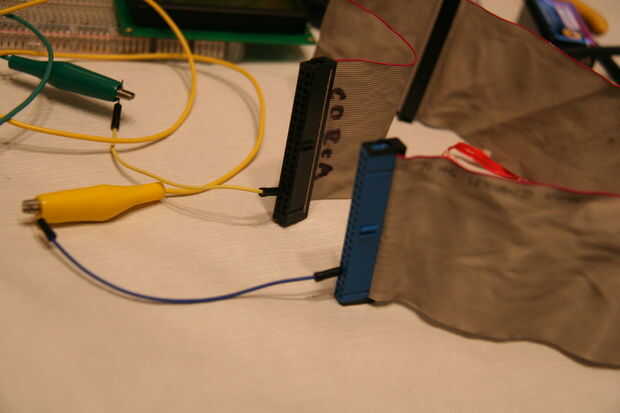

utilizar el multímetro en el modo de diodo corto, puede decir cuando los dos conductores están en contacto con de no. usé pinzas en las puntas y en los otros extremos he añadido dos cables de puente, esto esencialmente hizo mis plomos pequeños en el extremo. ahora reviso el cable IDE para ver lo que uno de los extremos de los pernos están conectados a qué pines en el otro. Esto asegura que mi lcd, que se conectan a continuación, está conectado correctamente. Ahora empuje los pines de la pantalla lcd en un lado del cable ide. en cualquier fila de 16 pines que todos fueron conectados a 16 en el otro lado cuando se prueba. en algunos de mis pines cables uno o dos no corto del lado de un cable a otro así que evitar estos. Conecte sus puentes en el lado de arduino en el cable, asegurándose de que se conectan en el orden correcto, como lo hacen a uno el diagrama. Vuelva a ejecutar el sketch de Hola mundo.
