Paso 4: resistencias

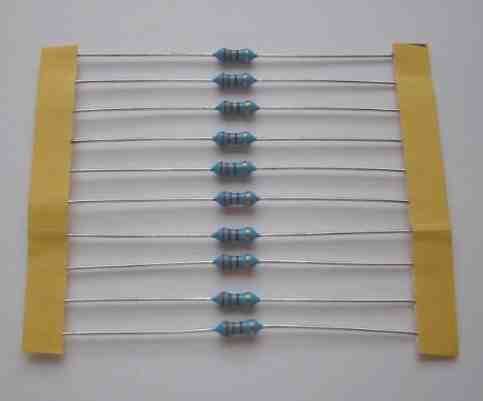

Resistencias, como el nombre sugiere resisten el flujo de electricidad.
ejemplo:
tengo un led que funciona con 3v a 20 mili amperios (0.02A)
pero mi batería salidas 5v a 2 amperios, si conectado el led directamente a la batería sin duda sería muy brillante pero calientan muy rápidamente y quemar. Una resistencia puede utilizarse para limitar el voltaje y la corriente pasa por el led y protegerlo, en definitiva, extender su vida útil.
para calcular la resistencia necesito voy a usar esta fórmulas
V = IR (voltaje = corriente x resistencia)
pero no sé la resistencia lo rearange esta equasion para obtener
R = V / I
¡ importante! V es el voltaje que debe ser disipada en la resistencia. resolver esto tomando la tensión que el led funciona en de la tensión de la fuente
así que usando el ejemplo anterior que de
5 - 3 = 2 V
Ahora tenemos tensión necesitamos corriente, esto es simple. es la corriente el led funciona en. según el ejemplo anterior es de 20 mA
por lo que es la equasion final
R = 2 / 0.02
R = 100 Ω
Nota: más leds vienen con sus rangos de corriente y voltaje en el paquete.
en serie se suma la resistencia de los resistores. así que decir que tengo una lámpara en un circuito que se está ejecutando de a alta tensión, así que necesito agregar decir... 130 ohms de la resistencia en el lado negativo del circuito para proteger la lámpara. pero sólo tengo una colección de resistencias 50Ω y 30Ω.
bien puedo poner todo esto en serie y hacer que los valores se suman a 130Ω
así que usar 2 x 50Ω y 1 x 30Ω
50 + 50 + 30 = 130Ω
sin embargo si pones resistencias en paralelo el valor de los resistores de disminuir más añade.
Si el valor de las resistencias que está poniendo en paralelo las mismas entonces la ecuación es
Valor de una resistencia / número de resistencias
por lo que serían 2 50Ω resistencias en paralelo
50 / 2 = 25Ω
Pero si los valores de las resistencias son iguales entonces esta ecuación debe utilizarse

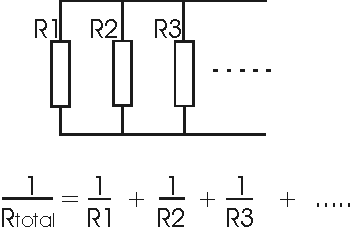

1/RT = 1/R1 + 1/R2 + 1/R3 ect.
RT es la resistencia total y la r1, 2, 3 etc ser resistencias
vale decir que tengo un 10 ohm, 100 ohm y resistencias de 30 ohms en paralelo. (en la serie estos daría una resistencia total de 140ohms).
1/10 + 1/100 + 1/30 = 1/rt
0.1433 = 1/rt tan 1/0.1433 = rt
RT = 7ohms (redondeado)
