Paso 1: Dragones diferentes y distintos casos
Dicho esto, también estaba buscando un caso, que aún podría trabajar con la versión anterior de la Junta utilizando una opción menos agujero accesorio tales como cinta de doble palo.

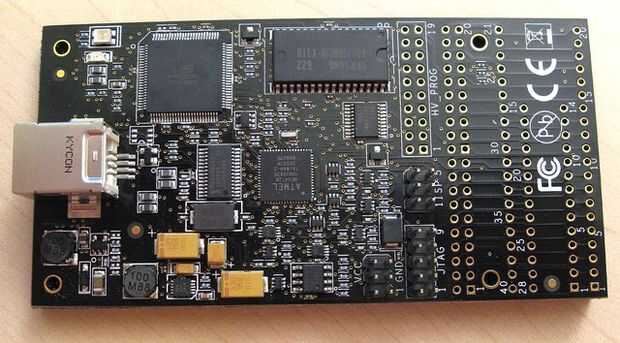

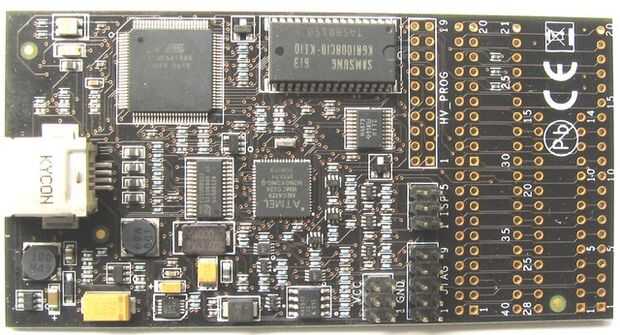

El mayor problema en localizar un caso para el dragón es el tamaño del PCB. Muchos del estante de los casos son muy similares en dimensiones entre sí y ninguno de ellos que era capaz de localizar (y miré a muchos) fueron un ajuste exacto - especialmente para los agujeros de montaje. Incluso pedí Atmel directamente en su sitio de apoyo si diseñaron el dragón para un caso específico. -Regresé nada de ellos. Casi todos los casos eran demasiado grandes para lo que quería o simplemente un poco demasiado pequeño en una dimensión. También complica es que puesto que el dragón tiene LED de estado en el PCB que estaba buscando un caso que tenía una opción de plástico translúcida para que los LEDs pueden verse a través del caso en lugar de tendrán que lidiar con ningún tipo de conducto de luz.
Capaces de encontrar dos casos que podrían ser engatusados en trabajo.

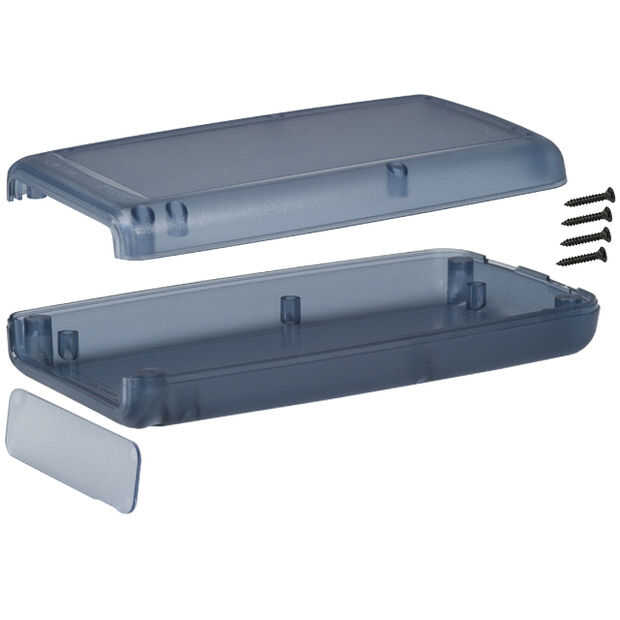

Serpac serie H H-65: http://www.serpac.com/Products/Hseries/h-65.aspx
Foto:
Dimensión del dibujo: http://www.serpac.com/Products/Hseries/drawings/h-65.pdf

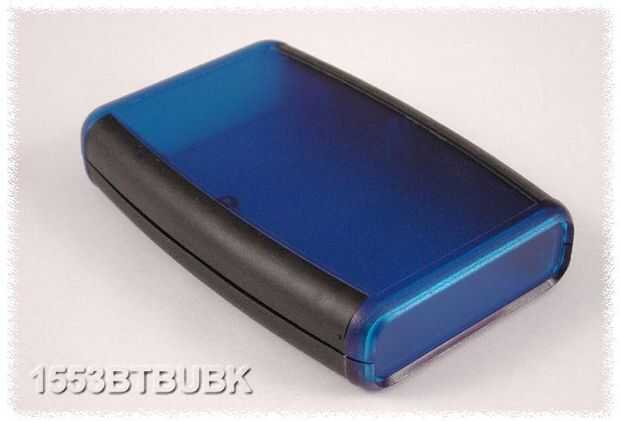

Hammond 1553 (1553BTBUBK) 4.615x3.109x0.945: http://www.hammondmfg.com/1553colors.htm
Dibujo de dimensión 3D: http://www.hammondmfg.com/pdf/1553B.pdf
Estos casos están disponibles incluyendo lugares como Digikey, Mouser que venden también el dragón.
En el momento en que compré, el Hammond es aproximadamente la mitad del costo de la Serpac.
Serpac funciona cerca de $13 y el Hammond sobre $7.
Para colores traslúcidos, el Hammond ofrece sólo azul, mientras que el Serpac ofrece gris transparente, rojo, verde o azul. El Hammond tiene de goma a lo largo de cada lado. El caso de Hammond es también plástico un poco más grueso y más robusto que el Serpac.
Ambos vienen con varias opciones de la batería y la puerta (que no fueron utilizados para este proyecto) y el Hammond 1553 viene en dos tamaños diferentes. Algunas de las fotos en los catálogos en línea disponen de fotos de la caja de color incorrecta (la descripción es correcta). Así que ten mucho cuidado al realizar el pedido.
Ahora todo lo que dijo sobre el caso translúcido, hay una alternativa si realmente quieres otro color o no como la apariencia translúcida. Ya que estos casos puede reemplazar las placas frontales y los LEDs del dragón cerca del borde del PCB, podría sustituir la placa frontal con una placa claro que todavía le permite ver los LEDs. De esa manera si quieres negro, o que color rojo brillante o seguridad Hammond amarillo caso, puede conseguirlo y siguen viendo los LEDs.
Nota: Los paneles claros son más difíciles de encontrar, ya que a menudo no son llevados por comerciantes en línea.
