Una frambuesa Pi proyecto Maker estación (7 / 23 paso)

Paso 7: Fuente de alimentación ATX

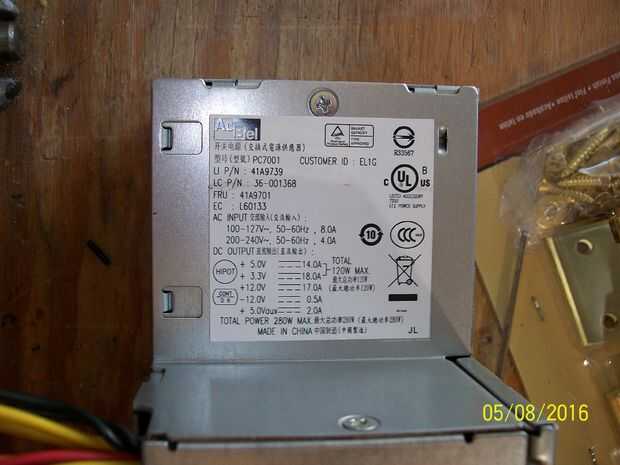

Utilizando una fuente de alimentación ATX rescatada.

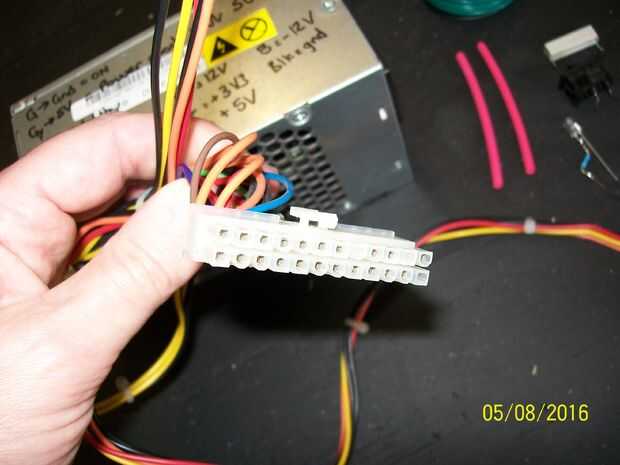

24 pines Motherboard Conector P1

1. Naranja, 3V3
2. Naranja, 3V3
3. Negro, tierra
4. Rojo, 5V,---> *** añadido 5V terminal de tornillo para Raspberry Pi ***
5. Negro, tierra
6. Rojo, 5V,---> *** añadido 5V terminal de tornillo para Raspberry Pi ***
7. Negro, tierra

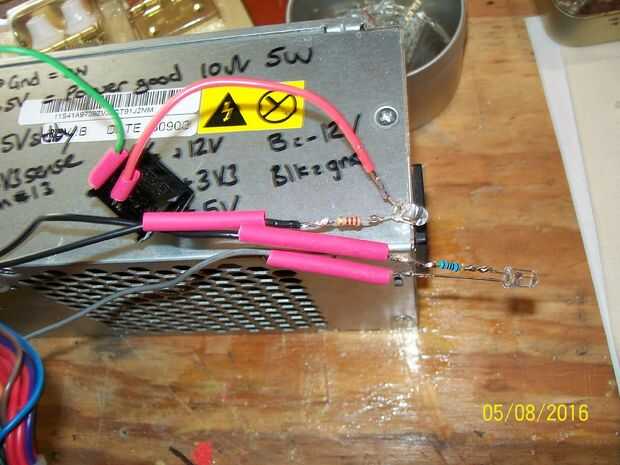

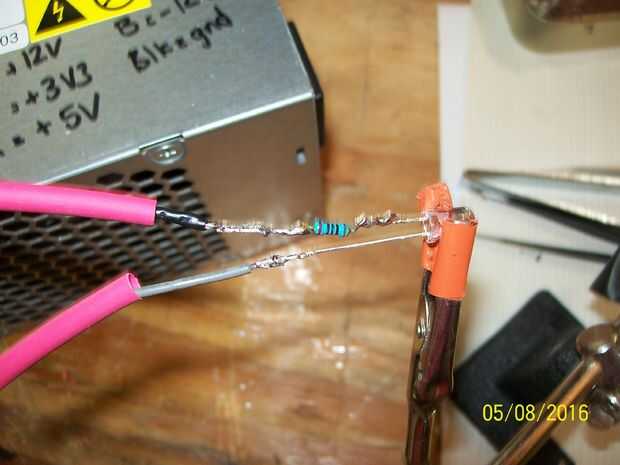

8. Gris, buena potencia,---> ánodo de un LED verde (indicador de buena)
9. Púrpura, 5V Stand By
10. Amarillo, 12V,---> suministro de enchufe ánodo 12V pantalla LCD
11. Amarillo, 12V
12. ---
13. Naranja/marrón, 3V3 detección---> mantener los cables naranja y marrón conectados
14. Azul, - 12V
15. Negro, tierra
16. Verde, energía en---> conectar interruptor
17. Negro, tierra
18. Negro, tierra
19. Negro, tierra
20. ---
21. Rojo, 5V,---> *** añadido cable de usb, para suministrar 5V a la placa de proyecto sin soldadura
22. Rojo, 5V,---> ánodo de un LED rojo (indicador de la energía)
23. ---
24. Negro, tierra

---indica que no hay conexión a este pin

Motherboard, Tarjeta madre de 4 pines 12V Power conector P2

1. Negro, tierra
2. Negro, tierra
3. Amarillo, 12V
4. Amarillo, 12V

Este conector fue dejado intacto, para el uso en una fecha posterior.

Alimentación conector P3

• Amarillo, 12V
• Negro, tierra
• Rojo, 5V---> Powered USB 4 puertos Hub
• Negro, tierra---> Powered USB 4 puertos Hub
• Naranja, 3V3

Alimentación conector P4

• Amarillo, 12V
• Negro, tierra
• Rojo, 5V
• De tierra negra,
• Naranja, 3V3

Este conector fue dejado intacto, para el uso en una fecha posterior.

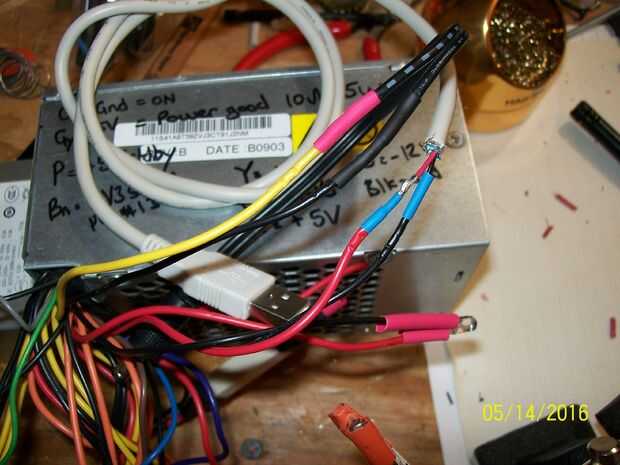

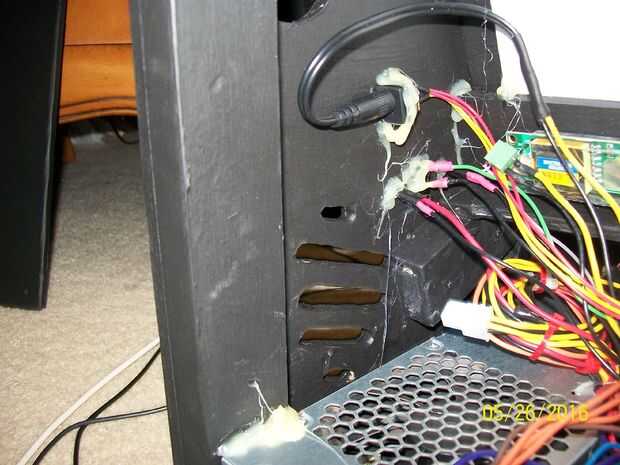

Todas las conexiones se hicieron usando terminales soldadas a la fuente de tensión de alambre requerida, con un terreno.

Problemas encontrados

1. La fuente de alimentación se apaga cuando la frambuesa Pi fue unida. Parece que el sistema entra en parada actual. En una inspección más encontré que conectar un disco duro a la fuente de alimentación, en P3 o P4, daría un suministro estable. Supuse que el riel de 12V necesaria también una carga. Tomé un 100 Ohm, 5W 10% trozo de resistencia y esta había colocado en la línea de 12V. Ahora la fuente de alimentación se quedó en. Usé un viejo Go-Phone para probar la fuente de alimentación como no quiero ladrillo un Raspberry Pi. Una vez que esté montado el sistema, la pantalla funcionará desde el riel de 12V, tal vez vamos a obtener una fuente de alimentación estable y no necesita las resistencias de carga. De hecho este fue el caso, una vez que todos los componentes fueron Unidas, los bancos de arena no se requiere.
2. Cuando se une la resistencia de 10 ohmios, se hizo increíblemente caliente. Decidí usar otro resistor en serie para colocar 20 ohmios en la línea de 5V. Hubiera gustado utilizar 100 ohmios, pero no tenía otro trozo a usar. Encontré que una vez fueron conectados todos los componentes del sistema, sobre todo la pantalla, entonces estos cargan de resistencias no fueron requeridos. Posteriormente quité de la construcción.
3. El Raspberry Pi opera con baja corriente. Esto es indicado por el arco iris Plaza en la esquina superior derecha de la pantalla de color. Descubrí que coloque un condensador electrolítico de 100uF a través de la fuente fijada este problema.
4. El cable micro usb que comprados en la tienda de dólar no era "lo suficientemente hombre" para el trabajo. Estaba bien para pequeño dibuja actual, pero una vez que el Raspberry Pi 2 comenzó a funcionar, el poder llegó a ser inestable. Pongo esto al tamaño pequeño alambre en el cable barato. Decidido suministrar energía a la frambuesa Pi usando un conector personalizado y también coloca un condensador electrolítico de 100uF a través de la entrada de energía.

Referencias:

1. Enciclopedia de ATX a Banco potencia fuente de conversión por Russ Hensel
2. ATX por Wikipedia
3. Fuente de alimentación ATX Pinout mesas, Tim Fisher
