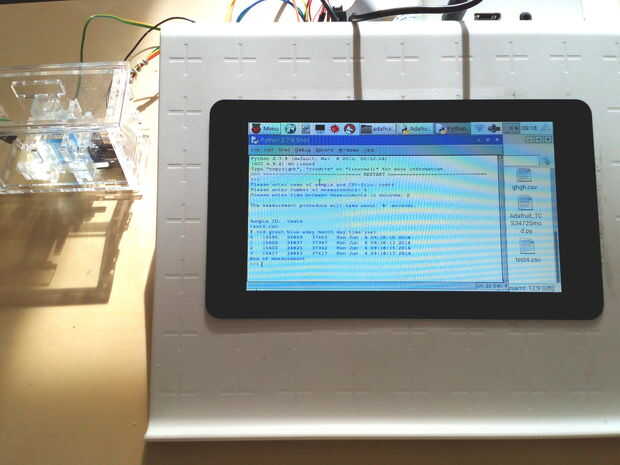

Una estación de trabajo de pantalla de toque de frambuesa Pi y RPi (1 / 2 paso)

Paso 1: Versión uno - el Pi en el exterior

Materiales necesarios:

-Soporte de tablet IKEA "isberget" (haz de tu próximo IKEA. Tengo cuatro IKEAs por aquí)
-Frambuesa Pi con el caso. Supongo que se podrían utilizar casos más comercialmente disponibles.
-una pantalla de toque oficial de Raspberry Pi.
-2 a 3A/5V USB cargador con micro conector USB.
-un USB/micro USB cable para alimentar el Pi a través de la pantalla táctil. Utilice un cable de buena y grueso, como los underdimensionized no funcionen bien (Plaza del arco iris). Sólo necesita una versión "power cable", ya que no hay líneas de datos se requieren.
-un 30 cm largo "Pi cámara cable" para conectar el video en el puerto de la pantalla táctil con el conector de vídeo de la Pi.
-4 o 5 mm rectangular varillas, Preferentally de acrílico o poliestireno/ABS, como estos materiales se pueden pegar bien al material de soporte de la tablet.
-2 x 8 o 3 x varillas de aluminio de 10 mm (o similar).
-un trozo de 2 o 3 mm plástico grueso, aproximadamente de 6 x 7 cm de grande.
-cuatro tornillos M2.5.
-cuatro tornillos de 10 mm M3 con tuercas.
-opcional: una pequeña protoboard con los cables, en caso de un zapatero.

Procedimiento de construcción:

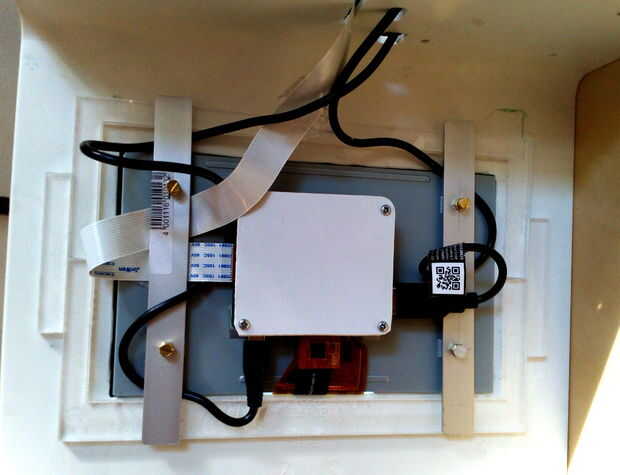

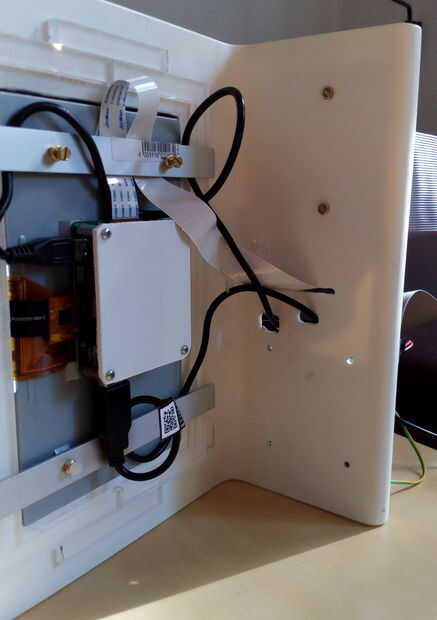

Como primer paso marqué un área rectangular de 16.7 x 10,2 cm en el centro de la mayor parte de la "Isberget", luego corte en las líneas y limpiar los bordes. Como la lámina de plástico de caderas ahora había perdido cierta estabilidad, era necesario estabilizar con algún tipo de vigas. En la versión inicial utilicé un perfiles de aluminio en forma de L pegan al plástico (ver siguiente paso). Pero usando vigas de acrílico de 5 mm, utilizado izquierda overs de una placa de acrílico, alrededor del recorte láser dieron una estabilidad mucho mayor. Además, esto permitió para fijar la pantalla táctil en el corte por dos vigas de una tira de aluminio de 2 x 10 mm, que se fijaban con tornillos M3 en las roscas de tornillo en la cubierta de pantalla táctil. Mantener la pantalla en su lugar, pero también ayudan a organizar un poco los cables.

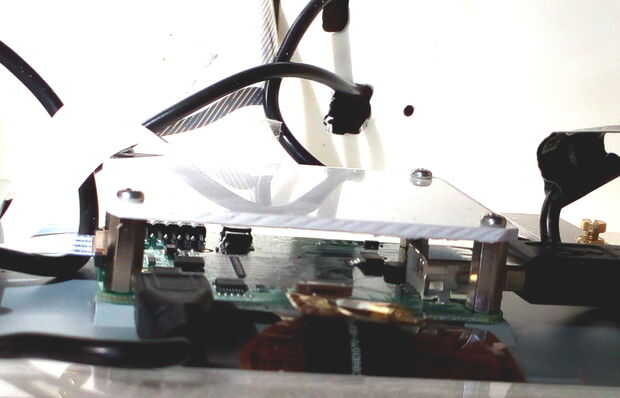

Para proteger la electrónica del controlador de pantalla táctil, una placa plástica de 5.8 x 6.6 cm fue atada a la pantalla táctil con el espaciador suministrado elementos y tornillos M2.5.

Pero antes de fijar la pantalla táctil tienes que cortar una ranura para el cable de conexión de pantalla táctil y uno o dos agujeros para el enchufe del cable de conexión USB en la parte posterior del marco. Y, si quieres fijar con tornillos, no olvide taladrar los agujeros para el montaje de la caja de Pi.

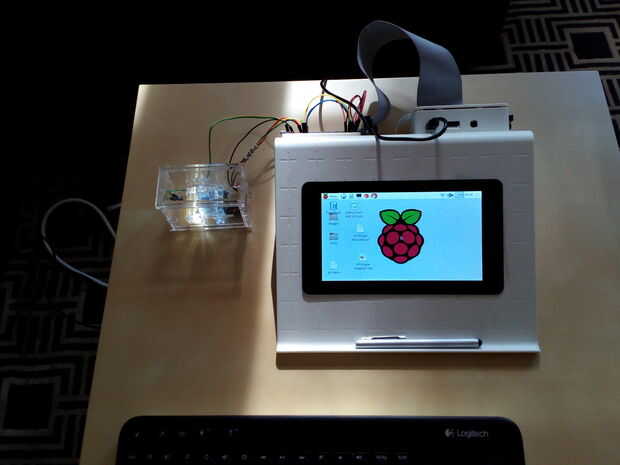

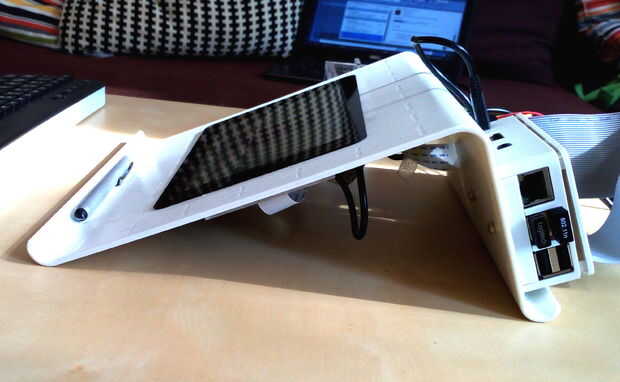

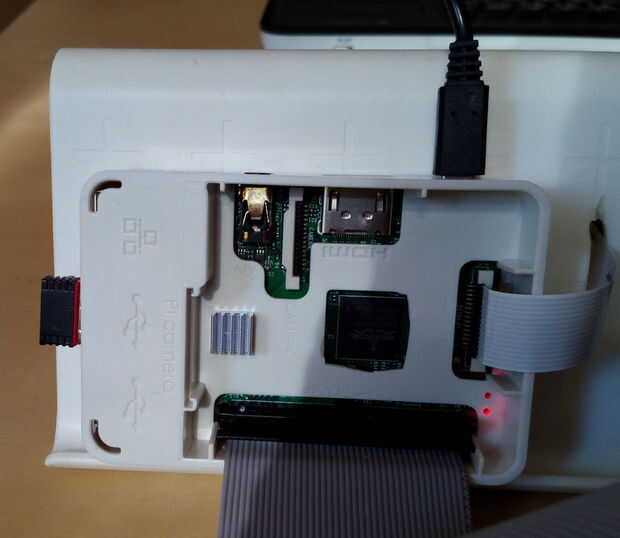

Ahora fije el caso Pi el modificado "Isberget" y coloque su Pi. Luego coloque la pantalla táctil en el corte, por favor busque la orientación correcta y arreglar con las dos vigas de aluminio. Ahora conecte la conexión de la pantalla táctil y los cables de USB a Pi y pantalla táctil.

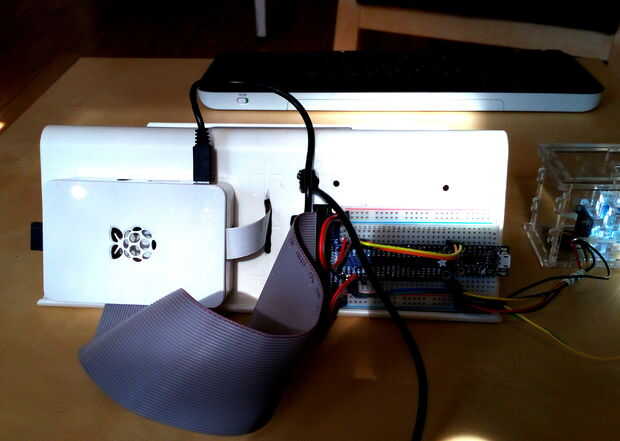

Finalmente añadí un tablero de pan pequeño a la parte trasera de la estación de trabajo, para hacer más fácil conectar el Pi con algunos sensores, dispositivos o un Arduino nano/Abalorio. Alternativamente usted puede Agregar aquí un altavoz u otro dispositivo.

Para poder utilizar el sistema sin un teclado externo, puede que desee instalar un teclado virtual, como "Florencia".
Detalles sobre esto pueden encontrarse elsewere, y hay un problema de fácil solución para la Jessi/Florencia Rapian .
