Paso 3: Hacer un objeto levitar en el aire
Vamos a hacer algún objeto levitar en el aire con el coil(*) cogió entre sus dedos. Sería más fácil que usted piensa. El más simple programa de control Bang-Bang unido debajo VIDEO(3) más abajo, es posible. Aquí el trabajo más duro es enrollando alambre alrededor de un perno de hierro. Y el sensor de efecto Hall es crucial.
(*) En este instructable seis bobinas se utilizan en total. Ver el apéndice en Step9 para conseguirlos.
En este proyecto el sensor es colocado en el cabezal de la base de hierro (perno) de la bobina de la cinta de doble cara y cubierto con cinta scotch. El sensor con la gama adecuada para medir el campo de imán puede hacer peso 50g levitar. Por otra parte el sensor con la gama más estrecha podría no hacer el peso de 5g levitar.
Empecé el proyecto con el sensor del imán que tiene el rango más estrecho. Sólo el peso de 4g puede levitar con él. Después de reemplazar con el sensor que tiene la gama más amplia para medir, peso 50g más pesado puede levitar con el mismo sistema.
VIDEO(2): con el Sensor que tiene el rango más estrecho a medida
VIDEO(3): Con el Sensor que tiene la gama más amplia

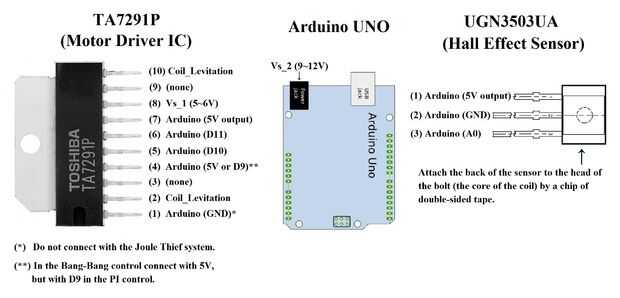

El programa de ejemplo siguiente puede hacer que un peso de 50g levitar con el sistema de levitación simple y varios imanes de neodimio. Este sistema se consigue montando los materiales listados bajo "Sistema de LEVITACIÓN" Step2 con referencia a la imagen de arriba. La conexión entre el controlador IC (pin2 y pin10) y la bobina no es arbitraria. Tienen que conectarse con los opositores adecuados.
También deben apilarse varios imanes de neodimio (2, 3 o 4), y el Polo N de ellos está conectado a la parte superior del peso. En la levitación el polo S de los imanes apilados se enfrenta al sensor magnético que se une a la cabeza del núcleo de la bobina.
Desde la dirección de la corriente por la bobina está cambiando rápidamente en una buena levitación, alguna vibración fina se siente en los dedos. Si no puede ver tal Levitación a pesar de los buenos materiales y el cableado es correcto, el umbral (200) en el bosquejo de la muestra se debe cambiar un poco.
