Paso 2: Obtener la parte superior de Blinky en forma
mostró en la figura II, en un protoboard. Recuerde que el LED es un diodo, y el extremo más largo del LED debe conectarse
a la resistencia. que está conectada a la alimentación de 5V. El extremo más corto del LED debe conectarse a tierra. Asegúrese de ejecutar
5V de la energía a través del LED-resistor, como para comprobar que todos los LEDs están en funcionamiento.
2. a continuación, tomar cada una de las conexiones del LED-resistor y los ponen en la parte trasera de la tapa de la bailarina del vientre. Ahora, conecte
juntos todos los fines de resistencia de los LEDs por coser en la tela con una larga sección del hilo conductor. Asegúrate
para que el hilo comience en un extremo de la parte superior y en el otro extremo. Debe estar ligada a uno de los conductores de la arduino
que consideraremos pronto. Los LEDs pueden tener sus terminales en bucle pequeño que puede atravesar el hilo conductor, la herida

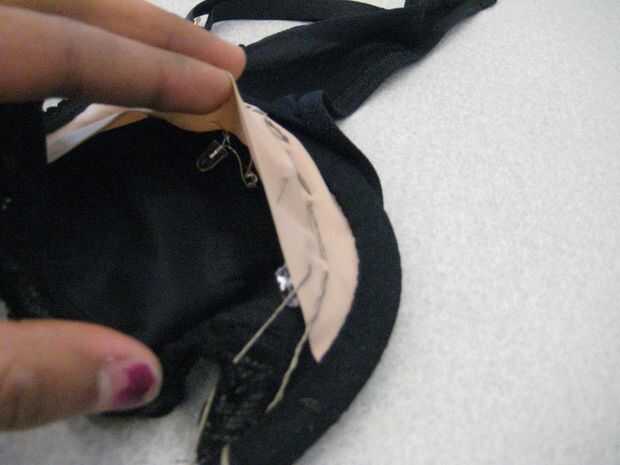

fijación en la parte posterior del sujetador. La figura II muestra la costura de los LEDs en la parte trasera de la parte superior. Luego tome otro
trozo de hilo conductor y cosa hasta el final (más corto) negativo del LED (que estaba conectada a tierra en el
Protoboard). Asegúrese de que coser que dos extremos de un LED no se toquen ni son dos opuestos - ve / + ve extremos de
tocan dos LEDs.
3. ahora, tome una de su LilyPad arduinos y coser las entradas a0-a5 en el lado del sujetador con el fin de posicionar el arduino
firmemente en el paño. Fijar la cuerda conductora que fue conectada con el + ve extremos de todos los LEDs digital pin 2 el
Arduino. Fijar la cuerda conductora conectada a todos los extremos - ve de los LEDs con el conector de tierra en el arduino.
A continuación, construir un circuito de interruptor como se muestra en la figura se muestra y conectarlo al arduino pin 7.

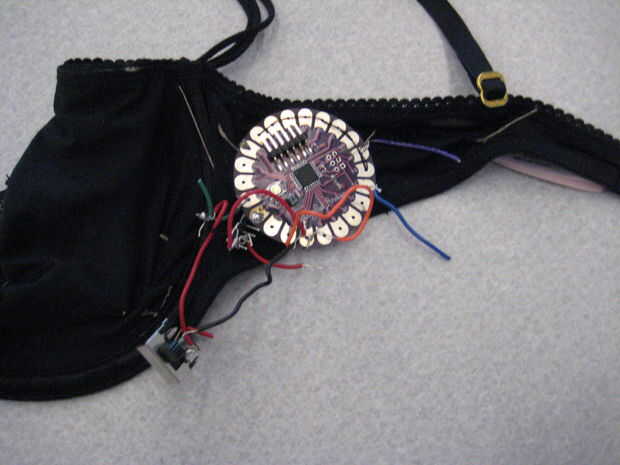

4. los dos circuitos (de los LEDs y el interruptor) deben verse como en la figura con el sujetador de una vez se establecen en el lugar.
